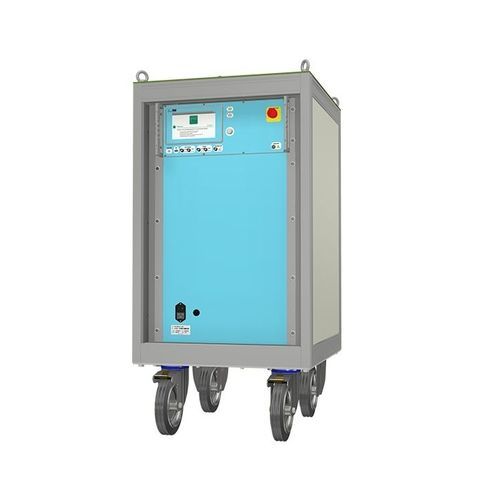

Stromimpuls-Tester CTS-10350

Überspannungsbegrenzermobil

10 / 350 us Stromimpulsgenerator speziell für die Prüfung von Überspannungsschutzgeräten (SPD) mit 2 oder 3 Klemmen. Die Sicherheit des Personals wird durch Hochspannungsausgänge aufrechterhalten, die von den Steuerelementen getrennt sind. Der CTS-10350 ist ein Impulsgenerator mit der Stromwellenform 10/350 μs an den Ausgangsklemmen. Der Generator hat zwei Ausgänge, die die Prüfung von Geräten mit 2 und 3 Klemmen bis zur Klasse 1 ermöglichen. Die Impedanz des Generators beträgt 1 Ohm im Doppelausgangsmodus oder 0,5 Ohm, wenn beide Ausgänge zusammengeschaltet sind. Ein internes Messsystem überwacht die Spitzenimpulsspannung und den Spitzenstrom zur Anzeige auf der Frontplatte. BNC-Monitorausgänge ermöglichen die Anzeige der Wellenform auf einem externen Oszilloskop. Die Hochspannungsausgänge auf der Oberseite können zum besseren Schutz des Bedieners durch einen Prüfschrank geschützt werden. Das Farb-Touchpanel mit grafischer Hilfe führt den Benutzer durch die Prüfprogrammierung und -einrichtung. Ein integrierter Webserver ermöglicht den Zugriff auf Prüfeinstellungen und -berichte über einen beliebigen Internetbrowser. Ihre Vorteile - Strombereich 2 x 0,5kA minus 10% bis zu 2 x2,5kA+10% - Zwei Generatoren mit je 10/350us-Impuls - Kombinierte Generatorausgänge bis zu 5kA - Zum Testen von Typ 1 SPDs - Prüfpegel vom Benutzer programmierbar - Strombereich für die Prüfung von SPDs der Klassen 1 und 2 - Doppelter Ausgang zum Testen von 3-poligen Telekom-SPDs - Kombinierter Ausgang für die Prüfung von SPDs mit 2 Anschlüssen - Zum Testen von Gasentladungsröhren (GDTs) - Zum Testen von Telekommunikations- und Signalleitungen
