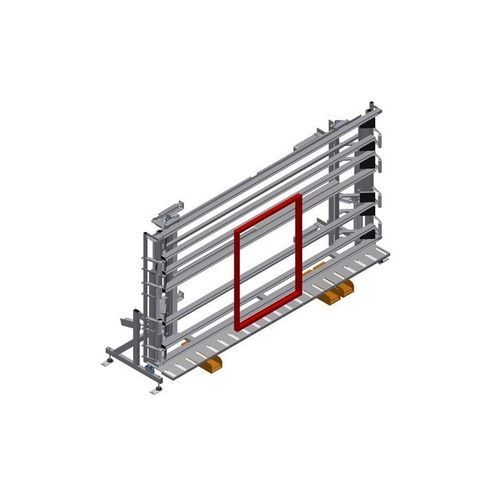

Verglasungstisch VE 4000

Produktbeschreibung
Kontroll- und Verglasungseinheit für das Verglasen und die Endkontrolle in Einzel- und Serienfertigung.

Hauptmerkmale

• Stabile Stahlkonstruktion
• Schnelle, exakte Montage von Fenstern, Türen und Elementen
• Genauigkeit durch parallele Spannbalken
• Zur Verglasung und Funktionskontrolle
• Zum Koppeln von Rahmen und Flügeln
• Stufenlose Höhenverstellung
• Zwei pneumatisch abklappbare und verfahrbare Pressbalken
• Einfache Bedienung über Fußschalter
• Druckluftanschluss, 4-fach

Optionen

• Einführrollen komplett rechts (optional)
• Einführrollen komplett links (optional)
• Profilschoner für Tragrollen (optional)
• Neigungsverstellung 0°–8° (optional)
• Fahreinheit für KT/KTH/MS/VE mit Spurkranzrollen und Feststellbremse (optional)
• Fahrschiene 2,0 m links und rechts (optional)
• Rückanschlag mit Kunststoff-Gleitschienen (optional)
• Untere Rollenbahn mit Tragrollen L = 200 mm (optional)
• Fußschalter — alle Funktionen über Fußventile steuerbar (optional)
• Pressbalken — synchrones Abklappen und Verfahren der Pressbalken zur Reduzierung der Öffnungs-/Schließzeiten und für freien Durchlauf des Fensters (optional)

Optionale Ausstattungen / Detaillierte Beschreibungen

• Einführrollen kpl. rechts — Schutzrollen für Anfang oder Ende der Rollenbahn
• Einführrollen kpl. links — Schutzrollen für Anfang oder Ende der Rollenbahn
• Neigungsverstellung 0°–8° — pneumatische Neigungsverstellung
• Profilschoner — Profilschoner für Tragrollen 200 mm (Alu). Tragrollen mit Schutzschlauch bezogen für Aluminium-Elemente
• Fahreinheit — Fahreinrichtung für KT/KTH/MS/VE mit Spurkranzrollen und Feststellbremse
• Fahrschiene — Fahrschienen 2,0 m jeweils links und rechts
• Anlage — rückseitige Anlage mit Kunststoff-Gleitleisten
• Auflage — untere Rollenbahn mit Tragrollen L = 200 mm
• Fußschalter — alle Funktionen werden über Fußventile gesteuert
• Pressbalken — synchrones Abklappen und Verfahren der Pressbalken, reduzierte Zeit beim Öffnen/Schließen und freier Durchlauf des Fensters

Charakteristiken / Spezifikationen technische Daten

• Länge: 5440 mm
• Breite: 1180 mm
• Höhe: 2600 mm
• Spannbreite max.: 4000 mm
• Spannbreite min.: 390 mm
• Höhenverstellung: 500 mm
• Spannbalkenhöhe: 2300 mm
• Spannbalkenbreite: 200 mm
• Untere Rollenbahnbreite: 200 mm
• Gewicht: 580 kg
• Tragkraft: 200 kg
• Druckluftanschluss: 7 bar
• Luftverbrauch: 35 l/min.
