Manuelle Kopierfräsmaschine KF 78/23
2-Achs2 Spindeln Langfür PVC

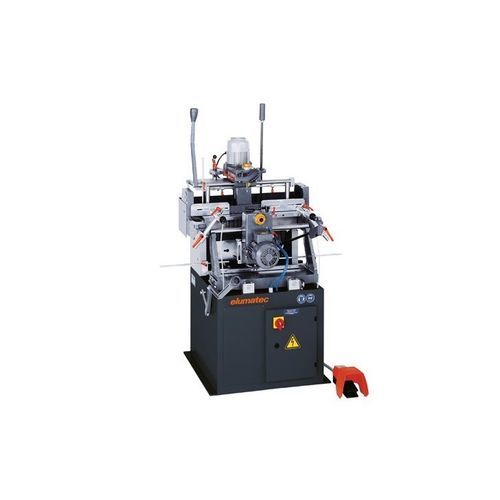

Manuelle Kopierfräsmaschine - KF 78/23 - ELUMATEC - 2-Achs / 2 Spindeln Lang / für PVC
Manuelle Kopierfräsmaschine - KF 78/23 - ELUMATEC - 2-Achs / 2 Spindeln Lang / für PVC
Manuelle Kopierfräsmaschine - KF 78/23 - ELUMATEC - 2-Achs / 2 Spindeln Lang / für PVC - Bild - 2
Manuelle Kopierfräsmaschine - KF 78/23 - ELUMATEC - 2-Achs / 2 Spindeln Lang / für PVC - Bild - 3
Manuelle Kopierfräsmaschine - KF 78/23 - ELUMATEC - 2-Achs / 2 Spindeln Lang / für PVC - Bild - 4
Manuelle Kopierfräsmaschine - KF 78/23 - ELUMATEC - 2-Achs / 2 Spindeln Lang / für PVC - Bild - 5
Manuelle Kopierfräsmaschine - KF 78/23 - ELUMATEC - 2-Achs / 2 Spindeln Lang / für PVC - Bild - 6
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen

Eigenschaften

Kontroltyp
manuell
Achszahl
2-Achs
Spindel-Anzahl
2 Spindeln Lang
Bearbeitetes Material
für PVC, für Aluminium
Weitere Eigenschaften
pneumatisch
X-Hub

80 mm
(3,15 in)

Y-Hub

120 mm
(4,72 in)

Beschreibung

Produktübersicht
  • Fräsen von Schließzylindern und Drückerlöchern an Profilen (Aluminium/PVC) bis 70 mm Profilstärke
  • Zwei unabhängige Fräsaggregate für die Bearbeitung in zwei Ebenen (vertikal und horizontal)
  • Kopierfräsen im Verhältnis 1:1 mit beiden Frässpindeln für exakte Reproduktion
  • Bearbeitung mittels Anschlag oder Kopierschablone
  • Kunststoffbeschichteter Tisch zum Schutz der Profiloberfläche
  • Pneumatische Quer-Spannung für sichere Werkstückfixierung
  • Dosier-/Impuls-Sprüheinrichtung zur gezielten Kühlung und Spanabfuhr


Optionen
  • Kopierschablonen
  • Kopierschablonen-Rohlinge
  • Spannzangen und Spannfutter
  • Stative und Führungsstangen
  • Werkstückauflagen und -anschläge
  • Fräswerkzeuge und Schneidplatten
  • Hochleistungs-Schneidmittel


Technische Daten (Detailangaben)
  • Fräsbereich waagrecht
    • Mit Anschlag: 300 x 100 mm
    • Mit Kopierschablone: 270 x 70 mm
    • Hub: 80 mm
  • Fräsbereich senkrecht
    • Mit Anschlag: 290 x 100 mm
    • Mit Kopierschablone: 230 x 70 mm
    • Hub: 120 mm
  • Frässpindeldrehzahl: 12.000 1/min
  • Spannbereich der Profile: 150 x 150 mm
  • Elektrischer Anschluss: 230/400 V, 3~, 50 Hz
  • Leistungsabgabe: 0,74 kW
  • Druckluftanschluss: 7 bar
  • Luftverbrauch je Arbeitstakt: 12 l ohne Sprühen, 24 l mit Sprühen
  • Abmessungen (L x T x H): 940 x 1.150 x 1.600 mm
  • Gewicht: 260 kg
  • Modell: KF 78/23 — 2-Spindel-Kopierfräse
