Sensormodul 16564 Series

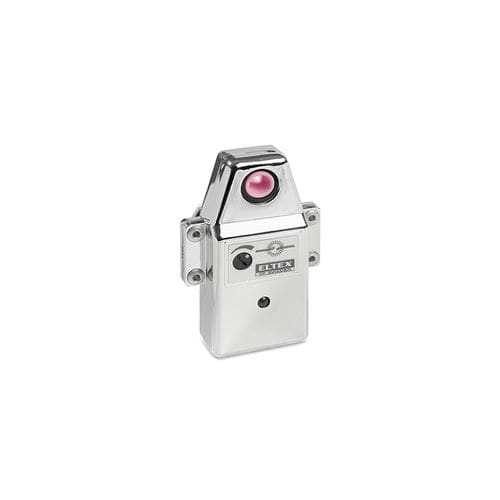

Eltex-Fadensensor 16560-67, 16580 mit Optokoppler-Ausgang Allgemeine Beschreibung Die Fadenbruchsensoren arbeiten nach dem piezoelektrischen Prinzip. Die Fadenbewegung wird in ein elektrisches Signal umgewandelt, das verstärkt und innerhalb des Sensors ausgewertet. Der Sensor hat einen Optokopplerausgang. Eine LED (Leuchtdiode) zeigt die Fadenbewegung an Funktion und Beschreibung Abtastteil: Keramiköse/Stab Stromversorgung: 24 VDC (16-33 VDC) Stromverbrauch: 25 mA Ausgang: Optokoppler Empfindlichkeitseinstellung: mit einem Potentiometer am Sensor. Die Bewegung des Fadens wird am besten erkannt, wenn der Fadenwinkel 10-15° beträgt durch die Öse. Um die Empfindlichkeit einzustellen, drehen Sie das Potentiometer im Uhrzeigersinn bis zur Endposition (maximale Empfindlichkeit). Lassen Sie die Maschine laufen, während Sie das Potentiometer drehen langsam gegen den Uhrzeigersinn, bis der Sensor die Maschine stoppt, obwohl der Faden bewegt sich korrekt. Drehen Sie dann das Potentiometer etwa 45° im Uhrzeigersinn. Wenn es immer noch falsche Anschläge gibt, erhöhen Sie die Einstellung um weitere 20° im Uhrzeigersinn.
