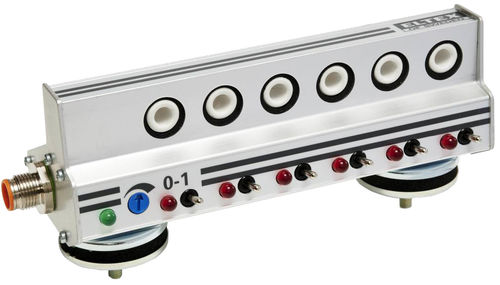

Eltex-Fadensensor
15960 - 15962, für Nähmaschinen
Dieser Fadensensor ist für die Überwachung von bis zu 6 intermittierend laufenden Fäden an automatischen Nähmaschinen ausgelegt. Die Ösen werden elektronisch gescannt. Es erkennt sowohl gerissene als auch sich ständig bewegende Fäden. Die Fadenbewegung kann auch bei eher geringer Fadenspannung überwacht werden.
Technische Merkmale:
- Der Fadensensor arbeitet nach dem piezoelektrischen Prinzip und die Fadenstichimpulse werden von der Öse erfasst.
- Für jede Öse gibt es einen EIN/AUS-Schalter.
- Jede Öse hat eine rote LED zur Anzeige eines Stopps.
- Ein Fadenbruch wird durch Dauerlicht auf der LED angezeigt.
- Ein sich kontinuierlich bewegender Faden wird durch Blinken der LED angezeigt.
- Eine grüne LED am Fadensensor zeigt an, wenn der Sensor aktiv ist und die Fäden erfasst.
- Stromversorgung 24 V (16-33V) DC. Stromaufnahme 35 mA.
- Der Fadensensor hat einen DB9M-Anschluss
Verfügbar für verschiedene Modelle:
15960 Modell
- Hat einen Verriegelungsausgang, der für Eltex-Zentralsteuergeräte mit Verriegelungsfunktion geeignet ist.
- Wenn mehr als ein Fadensensor an einer Maschine verwendet wird, müssen die Fadensensoren parallel angeschlossen werden.
- Das Modell 15960 hat Keramikstangen.
15961/15962 Modell
- Verfügt über Optokoppler-Eingang und -Ausgang und ist für Maschinen mit SPS-Steuerung geeignet.
- Der Fadensensor kann in einem PLC-Steuerungssystem verwendet werden, bei dem entweder Plus oder Minus mit der Erde verbunden ist.
- Die SPS sollte so programmiert werden, dass sie ein Signal am Optokopplereingang abgibt, wenn die Nähmaschine läuft und die Fäden sich bewegen müssen.
- Der Fadensensor sendet einen Stopp auf dem Optokopplerausgang, wenn sich ein Faden während der Zeit, in der der Fadensensor aktiv ist, nicht korrekt bewegt.
---
