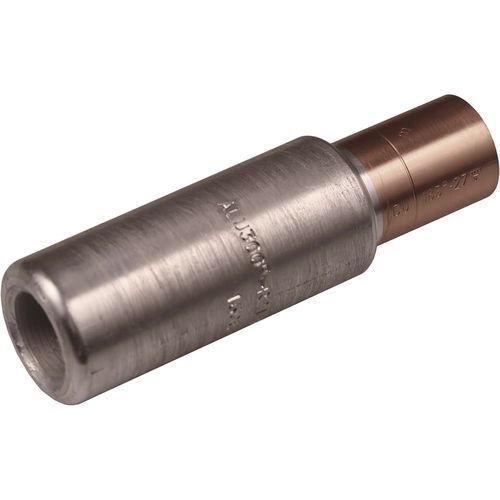

Datensteckverbinder AKS300B-240AzirkulärCrimpThrough-Hole
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen
Möchten Sie direkt kaufen?
Besuchen Sie unseren Shop.
Eigenschaften
- Typ
- Daten
- Form
- zirkulär
- Verbindungtyp
- Crimp, Through-Hole
- Produktanwendungen
- für Muffen, Walzenband, für seitliche Anwendung
- Weitere Eigenschaft
- flexibel, Bimetall
Beschreibung
Zum Verbinden von Al- und Cu-Leitern.
Für Al sind zwei Pressungen erforderlich.
AlCu-Stoßverbinder für mehrdrähtigen/massiven Al-Leiter mit 300 mm² auf mehrdrähtigen/flexiblen Cu-Leiter mit 240 mm². Beim Crimpen des Cu-Teils werden die Pressbacken zwischen der Markierung an der Hülse und der Außenkante positioniert. Verwendung mit den zertifizierten Elpress-Systemen V1300 oder V250.
s1 (mm): 40
d (mm): 22.3
D (mm): 37
L (mm): 126.5
d1 (mm): 22.5
D1 (mm): 29
s (mm) - abisolierlänge: 68
AWG/MCM Mehrdrähtig Al: 550 MCM
AWG/MCM Cu: 450 MCM
mm² Mehrdrähtig Al: 300
mm² Cu: 240
