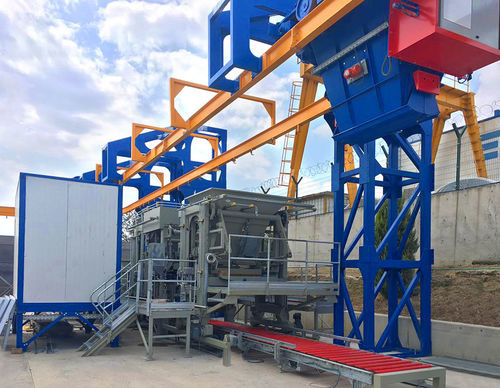

Block Maschine / Beton ELKOBLOCK-36M

manuellautomatischhalbautomatisch

Der ELKOBLOCK-36M ist ein Mehrlagenfertiger zur industriellen Produktion von Betonpflastern, Bordsteinen und Vollblöcken. Die Maschine vereint einen zertifizierten Stahlrahmen mit einem Vier-Säulen-System und verchromten Führungen für den Stampferkopf und ist für Dauerbetrieb ausgelegt.

Hauptmerkmale / Produktübersicht

• Entwickelt zur Herstellung einer breiten Produktpalette: Pflastersteine, Bordsteine, Vollblöcke und Sonderteile.
• Geschätzte Produktion: ~1000 m² Pflastersteine pro 8‑Stunden-Schicht (abhängig von Produkt und Konfiguration).
• Schnelle Beschickung und Werkzeugwechsel: bewegliches Grobmörtelgitter in der Rückbett-Trichter, höhenverstellbare Beschickungsschublade und schnelle Formwechsel-Funktion.
• Modulares Handling: unterstützt manuelle bis vollautomatisierte Palettenlogistik je nach gewählter Konfiguration.

Allgemeine Merkmale

• Fertigungsfläche: 1240 x 1000 mm
• Zykluszeit: 24–33 s
• Blockhöhe: 50–500 mm
• Stapelhöhe: 640 mm
• Palettengröße: 1270 x 1050 mm
• Volumen Grobmörtelbehälter: 2100 l
• Volumen Feinstmörtelbehälter: 2100 l

Automatisierung & Steuerung

• Gesamtanschlussleistung: 64 kW
• Bedienerkabine: inklusive
• Elektrische Komponenten: SIEMENS (Germany)
• Automatisierungssystem: SIEMENS S7-300 SPS mit 15" SIEMENS TP 1500 Touch Panel

Konfigurationen / Handling

• BASIC: Wirtschaftliche Grundausführung; Produktionspaletten mit Füßen werden an der Palettenzuführung eingelegt; nasse Paletten werden manuell entnommen. Halb- und vollautomatische Betriebsarten über Bedienfeld möglich.
• BASIC-PLUS: Nasse Paletten verlassen die Maschine per Förderband, werden mittels Aufzug bis zu 10-stöckig gestapelt und per Gabelstapler in den Aushärtebereich transportiert; nach Trocknung werden Paletten in den Lowerator geführt und Endprodukte auf Transportpaletten übergeben.
• PLATINUM: Einsatz von Stahlregalen (10 Ebenen) für Handling; Aufzug positioniert nasse Paletten in Stahlgestelle; inklusive vollautomatischem Verpackungsroboter zum Auflegen der Endprodukte auf Transportpaletten und Rückführung der Produktionspaletten.
• PREMIUM: Vollautomatisches System mit Finger‑Car‑Robotertransport für Produktion, Transport, Aushärtung und Stapelung; Stapelung bis zu 16 Ebenen, Reinigung, Wenden und automatische Rückführung der Paletten für kontinuierliche Produktion.

Technische Daten

• Modell: ELKOBLOCK-36M
• Fertigungsfläche: 1240 x 1000 mm
• Palettengröße: 1270 x 1050 mm
• Leistung (8 h): ~1000 m² (Pflaster)
• Zykluszeit: 24–33 s
• Blockhöhe: 50–500 mm
• Stapelhöhe: 640 mm
• Volumen Grobmörtelbehälter: 2100 l
• Volumen Feinstmörtelbehälter: 2100 l
• Gesamtanschlussleistung: 64 kW
• Bedienerkabine: inklusive
• Elektrische Komponenten: SIEMENS (Germany)
• Automatisierung: SIEMENS S7-300 SPS mit 15" SIEMENS TP 1500 Touch Panel
• Bauweise: Zertifizierter Stahlrahmen, Vier-Säulen-System mit verchromten Führungen für Stampferkopf
• Beschickung & Werkzeuge: bewegliches Beschickungsgitter, höhenverstellbare Beschickungsschublade, schneller Formwechsel
