Elektrischer Generator / Synchron E-Pack DS

Spannungluftgekühltwassergekühlt

Produktübersicht
Umfassende Palette von Nieder- und Hochspannungsmotoren (400 V bis 15 kV) von 37 kW bis 35.000 kW sowie Synchrongeneratoren bis 15 kV und 65.000 kVA (65 MVA). ELIN Motoren liefert sowohl nicht‑sicherheitsklassifizierte als auch sicherheitsklassifizierte Maschinen in kundenspezifischen Ausführungen. Geräte können für Störfallbedingungen (LOCA, ANLE), Erdbeben und verschlechterte Umgebungsbedingungen einschließlich Strahlenexposition durch Berechnung und/oder Prüfungen qualifiziert werden, um regelwerks‑ und reaktorspezifische Anforderungen zu erfüllen.

Maschinen für den Normalbetrieb sowie für Störfallbedingungen

• Antriebe für Primärwasserpumpen / Hauptkühlmittelpumpen
• Speisewasserpumpen, Kondensatpumpen, Anfahrspeisewasserpumpen
• Haupt- und Hilfskühlwasserpumpen
• Motor/Generator-Sätze
• Hilfsantriebe im Nuclear- und Conventional-Island (Kondensator-Vakuumpumpen, Pumpen für geschlossene Kühlwasserkreisläufe, Hilfspumpen im Speisewasser- und Kondensatkreislauf, Bus‑Duct‑Fans, HVAC‑Fans, Turbinen-Getriebemotoren)
• Sicherheitsrelevante Antriebe wie Containment Heat Removal Pumps, Safety Injection Pumps, Boric Injection Pumps und Antriebssysteme von Notstromaggregaten

Unsere Expertise in der Kernkraftwerkstechnik

• Individuelle Anpassung der Maschinenauslegung an spezifische Anforderungen
• Umfangreiche Kenntnis der nuklearen Regelwerke und Normen weltweit
• Erprobte analytische und Qualifikationsmethoden für Störfall- und Erdbebenbedingungen
• Einhaltung strenger Dokumentations- und Rückverfolgbarkeitsanforderungen
• Höchste Standards in Schweiß- und Beschichtungsarbeiten
• Bestehende Qualifikationen für Störfallbedingungen (LOCA, ANLE, Irradiation)
• Retrofit- und Austauschlösungen mit Anpassung an vorhandene Schnittstellen und Wiederherstellung vorheriger Qualifikationen

Generatoren und Motoren für SMR-Anwendungen im KI‑Zeitalter
Small Modular Reactors (SMR) bieten kompakte, skalierbare und CO2‑arme Energie, geeignet für modulare Fertigung und Anwendungen wie Rechenzentren. ELIN Motoren bietet Maschinen, die an SMR‑Anforderungen angepasst sind: geringer Platzbedarf, modulare Integration und schrittweise Inbetriebnahme.

Technische Vorteile (SMR)

• Kompakte Bauweise und geringer Flächenbedarf
• Modularer Betrieb zur flexiblen Lastanpassung
• Passive Sicherheitssysteme durch natürliche Kühlmechanismen
• Eignung für netzferne Standorte und Integration mit erneuerbaren Energien

Nuklearqualifikation – Qualifikationsspektrum
Motoren und Generatoren können vollständig für nukleare Anwendungen qualifiziert werden.

Qualifikationsumfang

• Betrieb bei extremen Temperaturen, hoher Feuchte und Dampfatmosphäre
• Erdbebensicherheit (Seismic Qualification)
• Störfallqualifikation (LOCA, ANLE)
• Strahlungsbeständigkeit (Irradiation) über die Lebensdauer
• Lieferung sicherheitsklassifizierter Maschinen für kritische Anwendungen

Standards & Vorschriften
KTA 1401, RCC-E, NSQ, NQA-1, ISO 19443, 10 CFR 50 App. B, 10 CFR 21

Einsatz in SMR-Anlagen

• Generatoren: Synchrone Ausführungen bis 65 MVA, Spannungen bis 15 kV
• Motoren: Für alle nuklearen Hilfs- und Prozessanwendungen unter allen Umwelt- und Störfallbedingungen, ab 37 kW für Nieder- und Hochspannungssysteme

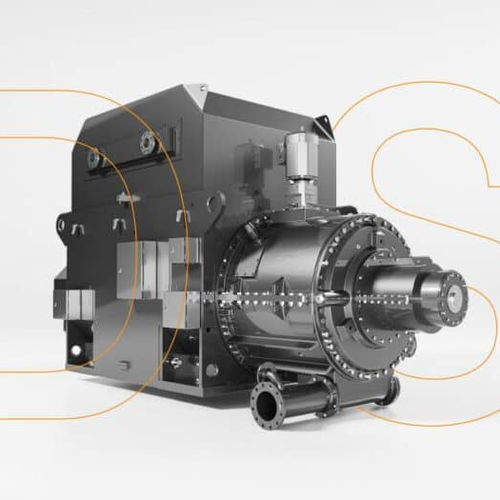

E-Pack DS: Kompakte Antriebs- und Generatoreinheit
Gemeinsam mit Voith entwickelt, integriert das E-Pack DS elektrische Maschine und Getriebe zu einer kompakten, vormontierten und synchronisierten Einheit, die Platz spart und die Integration vereinfacht — ideal für SMR‑Layouts.

Merkmale

• Leistung bis zu 40 MW
• Integriertes Getriebe für kompaktes Design
• Vormontiert für schnelle Installation
• Optimiert für hohen Wirkungsgrad und reduzierten Wartungsaufwand

Verfügbare Generatoren (Auszug)

• HSJ – Hochspannungs-Schenkelpol-Synchrongenerator, luftgekühlt. IC01/ODP, 4‑polig, bis 10 MVA, bis 15 kV, IEC60034
• HTJ – Hochspannungs-Trommelläufer-Synchrongenerator, luftgekühlt. IC01/ODP, bis 15 kV, bis 16 Pole, bis 64 MVA, IEC60034
• HSV – Hochspannungs-Schenkelpol-Synchrongenerator, selbstgekühlt mit Kanalanschluss. IC31/TEPV, bis 15 kV, bis 25 MVA, bis 50 Pole, IEC60034
• HTV – Hochspannungs-Trommelläufer-Synchrongenerator, luftgekühlt mit Kanalanschluss. IC31/TEPV, bis 15 kV, bis 25 MVA, bis 50 Pole, IEC60034
• HTL – Hochspannungs-Trommelläufer-Synchrongenerator, luft‑luftgekühlt. IC611/TEAAC, 4‑polig, bis 15 kV, bis 65 MVA, IEC60034

Verfügbare Elektromotoren (Auszug)

• HKG – Hochspannung Kurzschlussläufer, rippengekühlt. IC411/TEFC, 0–3600 U/min, bis 13,8 kV, bis 2500 kW, IEC60034
• HKR – Hochspannung Kurzschlussläufer, röhrengekühlt. IC511/TEAAC, bis 10 000 kW, bis 15 kV, bis 3600 U/min, IEC60034
• HKL – Hochspannung Kurzschlussläufer, luft‑luftgekühlt. IC611/TEAAC, bis 15 kV, bis 15 000 kW, bis 3600 U/min, IEC60034
• HKH – Hochspannung Kurzschlussläufer, wassergekühlt. IC7A0W7/TEWC, 3,3–10 kV, bis 2000 U/min, bis 3000 kW, IEC60034
• HKM – Hochspannung Kurzschlussläufer, luft‑wassergekühlt. IC81W/TEAWC, bis 15 kV, bis 35 000 kW, bis 3600 U/min, IEC60034
• MKG – Niederspannung Kurzschlussläufer, rippengekühlt. IC411/TEFC, 55–1600 kW, bis 1 kV, bis 3600 U/min, IEC60034
• MKM – Niederspannung Kurzschlussläufer, luft‑wassergekühlt. IC81W/TEAWC, bis 1 kV, bis 5000 kW, bis 3600 U/min, IEC60034

Charakteristiken / Technische Spezifikationen (Auszug)

• Spannungsbereich Motoren: 400 V bis 15 kV
• Leistungsbereich Motoren: 37 kW bis 35 000 kW
• Generatoren: bis 15 kV, bis 65 000 kVA (65 MVA)
• E-Pack DS: bis zu 40 MW, integriertes Getriebe, vormontiert
• Qualifikationsfähigkeiten: hohe Temperaturen, hohe Feuchtigkeit, Dampfatmosphäre, Erdbebenqualifikation, Störfallbedingungen (LOCA, ANLE), Langzeit‑Strahlungsbeständigkeit
• Normen / Referenzen: IEC60034, KTA 1401, RCC-E, NSQ, NQA-1, ISO 19443, 10 CFR 50 App. B, 10 CFR 21
• Anwendungen: Primärwasserpumpen, Speisewasser/ Kondensatpumpen, Kühlwasserpumpen, Motor/Generator‑Sätze, Hilfsantriebe, Containment Heat Removal und weitere sicherheitsrelevante Antriebe
• SMR‑Eignung: kompaktes Design, modularer Betrieb, Integration in netzferne oder hybride Systeme
