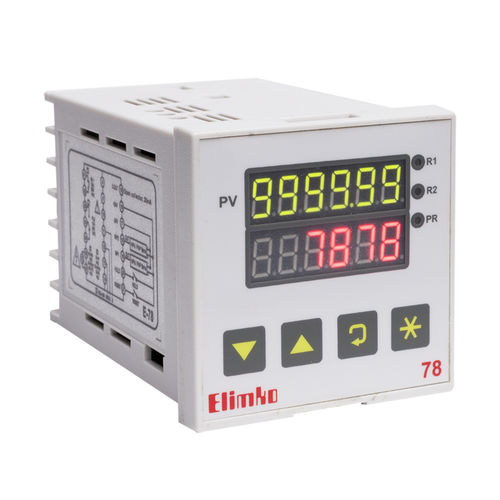

Zeitrelais E-78-D Series

E-78-D ist ein mikroprozessorgesteuertes Gerät, das nach dem Prinzip der Frequenz- und Periodenmessung arbeitet. Mit Stoßsensoren kann es zur Messung von Prozessgrößen wie Drehzahl, Geschwindigkeit und Zeitgeber verwendet werden. Die Frequenz des Eingangssignals sollte zwischen 0,2 Hz und 10 kHz liegen. Je nach ausgewähltem Eingangstyp berechnet es die Frequenzdifferenzen und -verhältnisse dieser Eingänge, indem es die Frequenzen und Perioden der Signale von zwei verschiedenen Eingängen misst. Die Werte werden mit dem Parameter Pscl1 multipliziert und durch den Parameter Pscl2 dividiert und auf dem Bildschirm angezeigt. Das Gerät überprüft die Ausgangsrelais, indem es die einstellbaren Werte SET1 und SET2 mit dem Prozesswert vergleicht. Über den RS-485-Kommunikationsanschluss können die Konfigurationsparameter und Ergebnisse des Geräts über das Modbus-Protokoll an andere Geräte übertragen werden.
