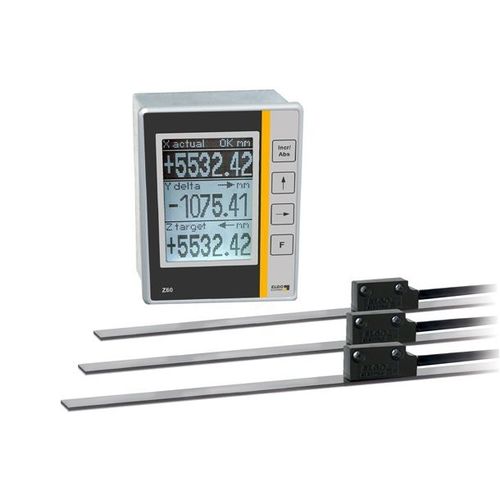

Positionsanzeiger Z60-014

Leistungmit LCD-Anzeigeeingebaut

Die busfähige Positionsanzeige Z60-014 verfügt über ein grafisches LCD-Display, das ein komfortables und genaues Ablesen der Ist-Position, der Soll-Position und der Differenz (Delta) der Achsen X, Y und Z an Maschinen und Anlagen mit manuellen Achszustellungen und Formatverstellungen ermöglicht. Spezifische Parameter wie Offset, Toleranzfenster und Maßeinheit (mm/inch) können für jede Achse individuell programmiert werden. Die Betriebsart des Displays kann für jede Achse separat umgeschaltet werden: Istwert (aktuelle Position), Sollwert (Zielposition) und Delta (Differenz von Ist- zu Sollwert). Durch die integrierte Akkuzelle wird aus dem Inkrementalmesssystem ein Quasi-Absolutmesssystem, da die Ist-Position auch im stromlosen Zustand permanent erkannt und intern weiterverarbeitet wird. Bei manueller Achszustellung bis zu 3 Achsen auf einen Blick: Umschaltbare Anzeige von Istposition, Sollposition und Differenz RS485-Schnittstelle zur SPS-Kommunikation Mit Hilfe einer integrierten Akkuzelle wird die aktuelle Position auch im ausgeschalteten Zustand permanent erkannt Gut lesbares grafisches LCD-Display mit Maßeinheiten sowie Richtungspfeilen und Vorzeichen für angezeigte Positionen Parameter wie Offset, Toleranzfenster und Maßeinheit sind für jede Achse separat programmierbar Spannungsversorgung 15 … 30 VDC
