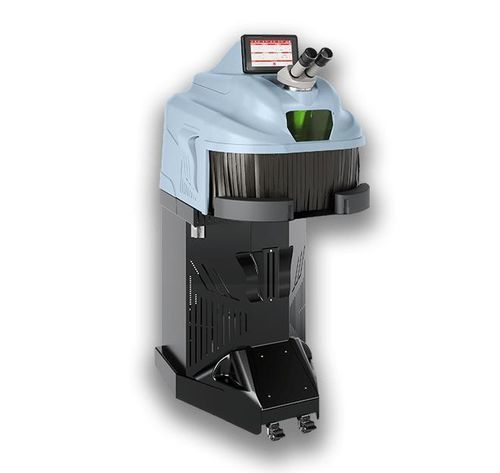

Nd-YAG-Laser-Schweißsystem MEGA 9.0

automatisch230V einphasigKammer

Überblick
Das Mega 9.0 ist ein Laserschweißsystem für die industrielle Serienfertigung und präzise Reparaturarbeiten. Es kombiniert eine doppelte Lampenquelle Nd:Ce:YAG mit verstärktem PFC, eine verstärkte Doppel-Wasserkühlung und eine große Schweißkammer mit unterer Öffnung für sperrige Bauteile. Ein 7" Farb-Touchscreen mit integrierter Kamera ermöglicht die Echtzeitvisualisierung und genaue Prozesssteuerung.

Hauptmerkmale

• Doppel-Lampen, Single-Rod Laser-Architektur mit verstärktem PFC
• Hohe Durchschnittsleistung: 150 W
• Hohe Spitzenleistung und stabile Pulse bei hohen Frequenzen
• SMSP-Technologie und Gaussian Smooth Spot für gleichmäßige Energieverteilung
• Große Schweißkammer mit unterer Öffnung für übergroße Teile
• 7" Farb-Touchscreen mit integrierter Kamera zur Prozessüberwachung

Anwendungen

• Schweißen von Edel- und reflektierenden Metallen: Platin, Titan, Gold, Silber, Palladium
• Reparatur und Montage von Uhren, Brillen und kleinen Metallteilen
• Schweißen mit Zusatzmaterial ohne Nachreinigung
• Reparatur von Gussfehlern (Porosität, Risse)
• Reparatur von Formen und Industriekomponenten
• Schweißen in schwer zugänglichen Bereichen, in denen traditionelle Verfahren begrenzt sind

Leistungsdaten

• Laserquelle: 2x Lampen, 1x Nd:Ce:YAG 1064 nm
• Durchschnittsleistung: 150 W
• Spitzenleistung: 15 kWp
• Impulsenergie: bis zu 300 J

Varianten / Merkmale

• Laserquelle und Wellenlänge: 2x Lampen, 1x Nd:Ce:YAG 1064 nm
• Durchschnittsleistung: 150 W
• Spitzenleistung: 15 kWp
• Max. Energie: 300 J
• Max. Frequenz (Hz): 50
• Impulszeit: 0,1 - 20 ms
• Spotdurchmesser: 0,2 - 2,0 mm (motorische Einstellung)
• Spot-Einstellung: motorisch
• Wellenprogramme: 7 voreingestellte Impulsformen (inkl. SMSP)
• Gaussian Smooth Spot: ja
• Mikroskop 10X: Leica
• 3D-Vision-System: optional
• Kamera im Display: ja
• Externe Steuerung: 7" Farb-Touchscreen
• Speicherplätze: 100
• HDMI: ja
• Wasserkühlung: doppelt verstärkt / 6 l
• Druckluftdüse: ja
• Argon-Düse: ja
• Typ: Standgerät
• Stromversorgung: 230 V AC, 50/60 Hz - 4,4 kW
• Abmessungen (cm): 58 x 86 x 129,2
• Gewicht (kg): 85

Technische Daten

• Modell: Mega 9.0
• Laserquelle: 2x Lampen, 1x Nd:Ce:YAG 1064 nm
• Durchschnittsleistung: 150 W
• Spitzenleistung: 15 kWp
• Impuls / Max. Energie: bis zu 300 J
• Frequenz: bis zu 50 Hz
• Impulszeit: 0,1 - 20 ms
• Spotdurchmesser: 0,2 - 2,0 mm (motorische Einstellung)
• Wellenprogramme: 7 voreingestellte Formen (SMSP + Gaussian Smooth Spot)
• Mikroskop: 10X Leica
• Kamera: integriert im Display (Echtzeitvisualisierung)
• 3D-Vison: optional
• Speicherplätze: 100
• Anschluss / Steuerung: 7" Farb-Touchscreen, HDMI
• Kühlung: doppelte verstärkte Wasserkühlung / 6 l
• Düsen: Druckluft und Argon
• Typ: Standgerät
• Stromversorgung: 230 V AC, 50/60 Hz - 4,4 kW
• Abmessungen (cm): 58 x 86 x 129,2
• Gewicht (kg): 85
