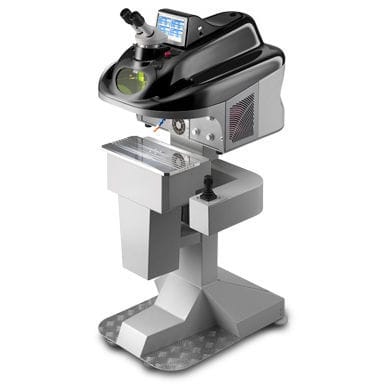

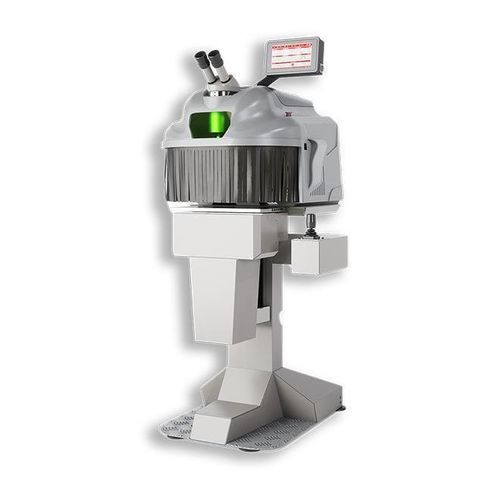

Nd-YAG-Laser-Schweißmaschine AWL

automatischfür Elektronikbauteilezur Reparatur von Formen und Matrizen

Produktübersicht
AWL ist eine automatische Laserschweißanlage zum Reparieren kleiner Formen und für die präzise Verschweißung kleiner medizinischer und industrieller Bauteile. Sie verfügt über einen motorisierten Dreiachsen-Tisch (X‑Y‑Z), der per Joystick oder CNC‑Programmen steuerbar ist, eine offene Schweißkammer für unregelmäßig geformte oder lange Teile, eine integrierte Webcam, deren Bild auf dem 7" LCD angezeigt wird, sowie eine optionale Drehachse für Rohr‑/Zylinderteile. WLAN, USB und HDMI sind verfügbar; CNC/G‑CODE‑Option mit Teach‑Modus ermöglicht automatische Schweißpfade.

Detaillierte Beschreibung
AWL ist eine bodenstehende Nd:Ce:YAG‑Laserschweißanlage (1064 nm) für Mikroschweißaufgaben wie Baugruppen, medizinische Geräte, Führungsdrähte, Batterielaschen, Thermoelemente und kleine Formreparaturen. Der motorisierte XYZ‑Tisch bietet präzise Positionierung (Joystick oder CNC); die offene Kammer erleichtert das Handling langer oder sperriger Werkstücke. Das 7" LCD zeigt die Webcam; WLAN erlaubt Fernparametrierung. Die CNC/G‑CODE‑Version unterstützt Programmierung und automatische Ausführung von Schweißbahnen für hohe Reproduzierbarkeit. Die Zuführung von Inertgas verhindert Oxidation der Schweißnähte.

Anwendungen

• Manuelles oder CNC‑programmierbares Laserschweißen für präzise Mikroschweißungen
• Industrielles Schweißen von Bauteilen mit hoher Reproduzierbarkeit
• Schweißen mechanischer Teile, medizinischer Komponenten, Thermoelemente, Sensoren und Batterielaschen
• Kleine Formreparaturen und Instandsetzung
• Automatische Ausführung von Schweißpfaden via CNC/G‑CODE und Teach‑Modus
• Linearer 3‑Achsen‑Schweißbetrieb und optionale Rotationsbewegung für zylindrische Teile

Leistungsdaten

• Laserquelle: Nd:Ce:YAG – 1064 nm
• Mittlere Leistung: 90 W; Spitzenleistung: 10 kW; Pulsenenergie: bis zu 245 J
• Maximale Frequenz: 40 Hz; Impulsdauer: 0,1–25 ms
• XYZ‑Verfahrweg: 110 x 88 x 195 mm; Achsenhub: X 110 mm; Y 88 mm; Z 195 mm
• Max. Tischbelastung: 35 kg; Tischmaße: 190 x 399 mm
• Schweißkammer: vollständig offen; Spotdurchmesser: 0,2–2,0 mm; Optionales Mikrospot: 0,05 oder 0,1 mm

Ausgewähltes Zubehör

• Drehfutter mit Durchgangsloch für Ringe und runde Teile
• Geschütztes Fußpedal
• Micro‑Spot Optik (0,05–0,1 mm)
• Data Logger (RSS remote supervisor system)
• Okularabdeckung (hygienische, abnehmbare Abdeckungen für Laser‑Mikroskope)

Technische Daten

• Modell: AWL
• Brand: Elettrolaser
• Laserquelle / Wellenlänge: Nd:Ce:YAG, 1064 nm
• Mittlere Leistung: 90 W; Spitzenleistung: 10 kW; Pulsenenergie: 245 J
• Maximale Frequenz: 40 Hz; Impulsdauer: 0,1–25 ms
• Spotdurchmesser: 0,2–2,0 mm; Mikrospot: optional 0,05 oder 0,1 mm
• Mikroskop: 10X (Leica)
• 3D‑Vision System: optional; Kamera im Display: integrierte Webcam auf 7" LCD
• Externe Steuerung / UI: 7" Farb‑Touchscreen; CNC/G‑CODE Option mit Teach‑Modus
• Programmspeicher: 100
• WLAN: verfügbar; USB/HDMI: optional
• Kühlung: Wasser Doppel / 4 l
• Argon‑Düse und Druckluftdüse: ja
• Typ: bodenstehend; Netzversorgung: 230 V AC, 50/60 Hz (110 auf Anfrage) – 2,2 kW
• Abmessungen (cm): 78,4 x 67,1 x 139,2; Gewicht: 120 kg
• Verfahrweg Tisch XYZ: 110 x 88 x 195 mm; Max. Tischbelastung: 35 kg; Tischmaße: 190 x 399 mm
