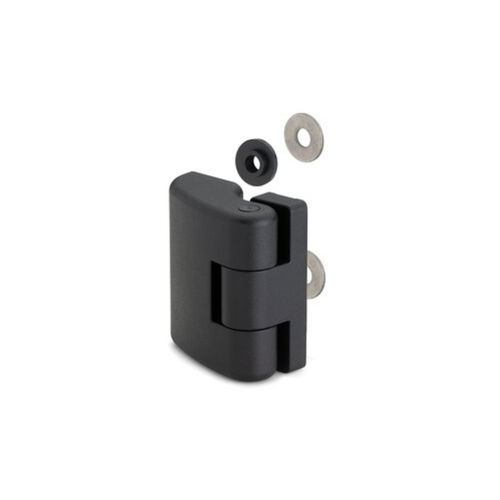

Flacher Scharnier CFDX-G-C-B

TechnopolymerEinschraubEinbau

Kurzbeschreibung
CFDX‑G Scharnier für schmale Pfosten. Entwickelt für die Montage auf Glas oder Platten; Gehäuse aus glasfaserverstärktem SUPER‑Technopolymer (PA), schwarz, matt. Erhältlich in bündigen (C) und nicht bündigen (R) Ausführungen mit Befestigungsoptionen B (Muttern), p (Gewindestifte) und SH (Senkkopfschrauben‑Bohrungen).

Hauptspezifikationen

• Gehäusewerkstoff: glasfaserverstärktes Polyamid (PA) SUPER‑Technopolymer, schwarz, matt.
• Drehbolzen: glasfaserverstärktes PA SUPER‑Technopolymer.
• Stufenscheiben: NBR‑Gummi, Härte 70 Shore A (inkl.). Rohmaterial konform mit FDA CFR.21 und EU 10/2011.
• Flache Scheiben: A4 UNI 6593‑MT Edelstahl (inkl.).
• Max. Türstärke für bestimmte Ausführungen: 5 mm (R‑Versionen).

Standardausführungen

• CFDX‑G‑C‑B: Edelstahlmuttern mit Gewindebohrung im schmalen Teil (Pfosten); Messingbuchsen mit Sacklochgewinde im breiten Teil (Tür).
• CFDX‑G‑C‑p: Edelstahl‑Gewindestifte im schmalen Teil (Pfosten); Messingbuchsen mit Sacklochgewinde im breiten Teil (Tür).
• CFDX‑G‑C‑SH: Durchgangslöcher mit Sitz für Senkkopfschrauben im schmalen Teil (Pfosten); Messingbuchsen im breiten Teil (Tür). SH‑Ausführungen werden demontiert geliefert.

Funktionen und Anwendungen
Das CFDX‑G Scharnier (registered design) besteht aus zwei unterschiedlich großen Teilen (breit und schmal) zur Verwendung an schmalen Pfosten. Die Montageart erschwert Manipulation. Geeignet für Türen auf Glas oder Platten, wo Korrosionsbeständigkeit, geringes Gewicht und elektrische Isolierung gefragt sind.

Drehwinkel (ca.)
Max. ≈ 195° (Bereich −5° bis +190°, 0° entspricht der Komplanarität der verbundenen Flächen). Die Begrenzung darf nicht überschritten werden, um die mechanische Leistung nicht zu beeinträchtigen.

Montagehinweise

• Für Glas/Plattenmontage: Bohrung Ø 10,5 ±0,2 mm (Mindestdicke 4 mm).
• Scharnier zentriert mit entsprechender Passung (d1) in die Bohrung einsetzen.
• Auf der gegenüberliegenden Seite Stufenscheiben und flache Unterlegscheiben einlegen und mit Schrauben befestigen (Schrauben nicht im Lieferumfang).

Beständigkeitsprüfungen (ausgewählte Werte)
(Spalten durch " | " getrennt ; Zeilen durch
)
Prüfung — Axiale Belastung Ea [N] | Bruchlast Ra [N] | Radiale Belastung Er [N] | Bruchlast Rr [N] | Belastung bei 90° E90 [N] | Bruchlast R90 [N]
CFDX‑G‑C.40‑B‑M5 | 488 | 2541 | 397 | 1613 | 347 | 1361
CFDX‑G‑C.40‑p‑M5x14.5 | 455 | 2569 | 362 | 1679 | 450 | 1458
CFDX‑G‑C.40‑SH.5 | 455 | 2822 | 455 | 1713 | 492 | 1377
CFDX‑G‑C.50‑B‑M6 | 909 | 2567 | 1051 | 2034 | 1211 | 2161
CFDX‑G‑C.50‑p‑M6x14.5 | 534 | 2330 | 1247 | 2194 | 1415 | 2365
CFDX‑G‑C.50‑SH.6 | 921 | 2795 | 1238 | 2818 | 1299 | 2899
CFDX‑G‑C.60‑B‑M6 | 820 | 3585 | 1152 | 2004 | 1676 | 2481
CFDX‑G‑C.60‑p‑M6x14.5 | 798 | 3106 | 1064 | 1904 | 1747 | 2510
CFDX‑G‑C.60‑SH.6 | 1072 | 3560 | 1092 | 3326 | 1877 | 4587

Anleitung zur Verwendung (Montage)
Bei SH‑Ausführungen: schmales Teil am Pfosten, breites Teil an der Tür; Achsbolzen von der Seite ohne Durchmesservergößerung einführen, bis Einrasten im Gehäuse erfolgt.

Varianten / Verfügbare Artikel
Produktfamilie CFDX‑G mit Artikelcodes und Abmessungen (Beispiele): C.40‑B‑M5, C.40‑p‑M5x14.5, C.50‑B‑M6, C.60‑B‑M6 sowie entsprechende R‑ und SH‑Versionen. Varianten definieren Maße (L, B, f, d, etc.) und Befestigungsarten (Mutter, Gewindestift, versenkte Bohrungen).

Hinweise
Stufenscheiben (NBR) und flache Unterlegscheiben A4 sind Bestandteil der Lieferung. SH‑Ausführungen werden demontiert geliefert, um die Montage zu erleichtern. Überschreiten Sie nicht die angegebenen Winkel‑ und Lastgrenzen.

Eigenschaften / technische Spezifikationen

• Serie / Modell: CFDX‑G
• Material: glasfaserverstärktes PA (SUPER‑Technopolymer), schwarz, matt
• Drehbolzen: glasfaserverstärktes PA
• Dichtungen / Scheiben: NBR 70 Shore A (FDA/EU 10/2011 konform)
• Flache Scheiben: A4 UNI 6593‑MT Edelstahl (inkl.)
• Standardmontage: bündig montierte Tür und Pfosten (CFDX‑G‑C‑...)
• Alternative Montage: nicht bündige Versionen (CFDX‑G‑R‑...)
• Befestigungsoptionen: Gewindemuttern, Gewindestifte, Senkbohrungen (B, p, SH)
• Max. Drehwinkel: ca. 195°
• Getestete mechanische Lasten: axiale, radiale und 90° Werte pro Referenz verfügbar
• Anwendung: Montage auf Glas oder Platten (Bohrung Ø 10,5 ±0,2 mm, Mindeststärke 4 mm)
