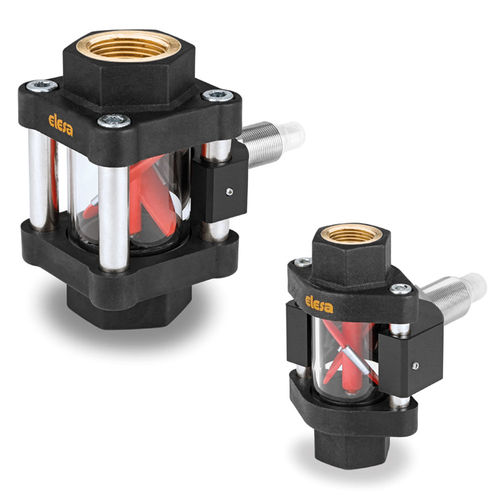

Durchflussanzeiger HVF-E

FlügelschraubeImpellerbidirektional

Durchflussanzeigen mit Sensor, Endkappen, Kunststoff Thermoplast Funktionen und Anwendungen: Die Durchflussanzeige kann in jeder Position angebracht werden. Bei Anbringung auf starren Rohren sollte die Durchflussanzeige auf dem Rohr perfekt sitzen. Die Anzeige funktioniert über einen Zweiwege-Flüssigkeitsdurchfluss mit einer Viskosität unter 30cSt. Um die Propellerdrehung zu erzeugen, ist eine Mindestdurchflussrate je nach Art und Viskosität der Flüssigkeit erforderlich. Beim Durchgang mit der Mindestdurchflussrate beginnt der Rotor, sich mit einer zum Flüssigkeitsdurchfluss proportionalen Drehzahl zu drehen. Der Induktivsensor, der vollständig vom Flüssigkeitsdurchflussbereich abgetrennt ist, liest den Durchfluss an den beiden am Rotor befestigten Metallclips ab, die ein Frequenzvariation abgeben, das durch Anschluss an eine SPS in einen ablesbaren Durchflusswert umgewandelt wird. Endkappen und Sensorhalter: Kunststoff Thermoplast (Polypropylen PP), schwarz, matt Achse und Flügelrad: Kunststoff Thermoplast (Polypropylen PP), rot Sensorenaktivierungsclips aus Edelstahl AISI 304. Schauglas: Borosilikat Glas mit hoher Beständigkeit, auch für den Einsatz mit Glykol-basierten Lösungen geeignet. Sensor: Induktivsensor aus vernickeltem Messing Spannstangen: Edelstahl AISI 316L. Dichtungsringe: Gummi NBR (Perbunan). Standardausführung: Buchse Messing mit zylindrischem Gewinde nach UNI ISO 228/1. Maximale Arbeitstemperatur: 100° C.
