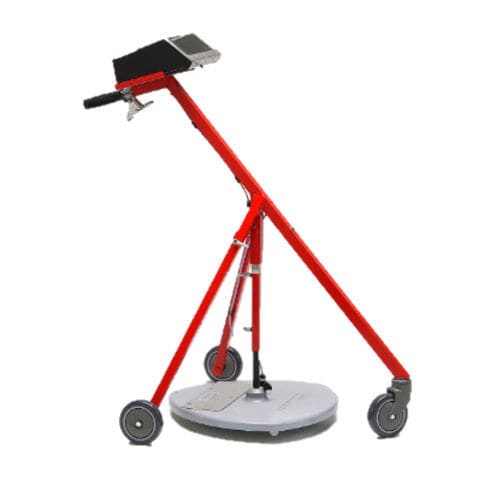

Dickenmessgerät für Betonkonstruktion StratoTest 4100

für StraßentragbarWirbelstrom

Produktübersicht
Das StratoTest 4100 ist ein Messgerät für den rauen Einsatz auf Baustellen zur Bestimmung der Dicke nichtmetallischer Schichten wie Asphalt, Hochofenschlacke, Kies und Beton. Die Messung ist zerstörungsfrei und nach TP D-StB 12 zugelassen für Einzel- und Gesamtdickenmessungen im Straßenbau. Vor dem Aufbringen der nächsten Asphaltschicht wird eine Aluminiumfolie als Messreflektor eingebracht; diese wird vom Zuschlagstoff umschlossen und beeinträchtigt die Verbundwirkung nicht. Im Gegensatz zur Bohrkernmethode bleibt die Bauschicht unbeschädigt. Messreflektoren werden über eine Balkenanzeige am Gerät oder akustisch mit den mitgelieferten Kopfhörern lokalisiert.

Sondentypen

• N 100ST: Bis 100 mm für Messung der Deckschicht im Straßenbau
• N 400ST: Messbereich 0–400 mm für Messung von Trag- und Deckschichten im Straßenbau
• N 800ST: Optionale Sonde für erweiterten Messbereich bis 800 mm

Anwendung

• Zerstörungsfreie Dickenmessung an unmagnetischen Schichten im Bauwesen
• Asphalt-, Schlacke-, Kies- und Betonschichten im Fahrbahnbau
• Betonschichten im Deponiebau

Leistungsmerkmale

• Zerstörungsfreie Messung
• Zugelassen nach TP D-StB 12
• Messbereich bis 400 mm (je nach Sonde)
• Direkte digitale Dickenanzeige
• Beliebig wiederholbare Messungen an derselben Stelle
• Einfache Auffindbarkeit der Messreflektoren (Balkenanzeige und akustisch)

Lieferumfang

• Gerät StratoTest 4100
• Messsonde N 400ST (Standard)
• Lenkbarer Messwagen
• Kontrollplatte
• Kopfhörer
• 9 V Blockbatterie, Typ 6LR61
• Kunststoff-Transportkoffer

Messbereiche
0 ... 40 cm · N400ST Standard-Sonde
0 ... 10 cm · N100ST optionale Sonde
0 ... 80 cm · N800ST optionale Sonde

Technische Daten

• Messverfahren: Wirbelstromverfahren
• Messbare Schichten: alle im Bau vorkommenden nichtmetallischen Werkstoffe
• Messreflektoren: Aluminiumfolien oder Stahlplatten in üblichen Größen
• Messbereich: 0 ... 40 cm (N400ST); 0 ... 10 cm (N100ST); 0 ... 80 cm (N800ST)
• Auflösung: 0,1 cm für 0 ... 30 cm; 0,2 cm für 30 ... 35 cm; 0,4 cm für 35 ... 40 cm
• Messunsicherheit (Standardsonde, Aluminiumreflektoren 0,7 m x 0,3 m und 1,0 m x 0,3 m): 0 ... 30 cm: ±(0,1 cm + 2% des Messwerts); 30 ... 35 cm: ±2% des Messwerts; 35 ... 40 cm: ±3% des Messwerts
• Anzeige: digitales LCD
• Datenspeicher: DIRECT-Modus ≈ 500 Einzelwerte mit Statistik; SITE-Modus ≈ 6.000 Einzelwerte mit Statistik; 5 Baustellen-Speicher mit je 300 Stationen; 4 Messpositionen pro Station; 5 Schichtmaterialtypen pro Messposition
• Stromversorgung: 1 x 9 V Alkali-Batterie (Typ 6LR61)
• Laufzeit: ca. 20 Stunden
• Umgebungstemperatur: Gerät 0 °C–50 °C; Sonde 0 °C–70 °C
