Porenprüfgerät für Beschichtung PoroTest 7

für PipelinetragbarHochspannung

Produktkurzbeschreibung Das PoroTest 7 lokalisiert Poren, Pinholes und andere Defekte in nichtleitenden Beschichtungen auf leitenden Untergründen wie Stahl, Aluminium und Beton. Mit einer kontrollierten Hochspannungsmethode detektiert es zuverlässig mikroskopische Defekte (>20 µm) und eignet sich für Kessel, Pumpen, Tanks, Offshore-Anlagen, Bohrinseln, Schiffe und Pipelines.

Anwendungen

• Prüfung von Isolierschichten auf leitenden Untergründen (Stahl, Aluminium, Beton)
• Feldtests an Behältern, Pumpen, Rohrleitungen und maritimen/offshore Strukturen
• Vorab-Inbetriebnahmetests und Wartungsinspektionen

Nutzen

• Früherkennung von Beschichtungsdurchbrüchen zur Vermeidung innerer oder äußerer Korrosion
• Reduktion von Risiken für empfindliche Produkte und gefährliche chemische Reaktionen
• Minimierung von Nachbearbeitungskosten durch frühzeitige Fehlererkennung

Leistungsmerkmale

• Messgrenze: mikroskopische Defekte >20 µm
• Prüfbare Schichtdicke: 30 µm bis 11,3 mm (modellabhängig)
• Prüfspannung: 0,5 kV bis 35 kV, elektronisch stabilisiert
• Große Auswahl an Prüfelektroden für spezielle Anwendungen
• Bedienermenü in 4 Sprachen
• Optischer und akustischer Alarm
• Tragbares, ergonomisches und robustes Gehäuse für den Einsatz vor Ort
• Elektrische Sicherheit nach VDE 0411, Teil 1
• Stromversorgung: Netzbetrieb oder integrierter wiederaufladbarer Akku

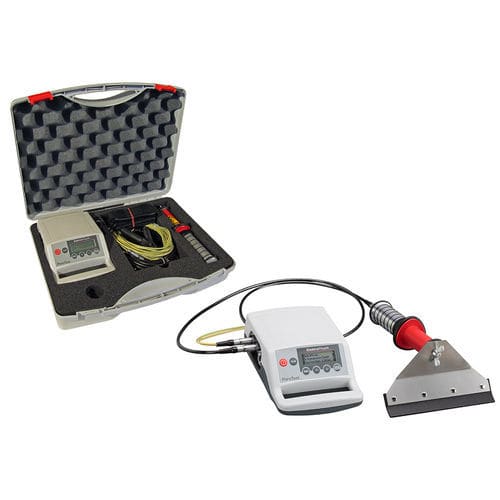

Lieferumfang

• Porensuchgerät PoroTest 7 mit integriertem Akku
• Verbindungskabel Steuergerät – Elektrode
• Metallbesen-Elektrode
• Potentialausgleichskabel 5 m
• Netzkabel
• Tragegurt
• Bedienungsanleitung
• Kunststoff-Transportkoffer

Technische Spezifikationen

• Messgrenze: >20 µm
• Prüfdickenbereich: 30 µm – 11,3 mm (modellabhängig)
• Prüfspannung: 0,5 kV – 35 kV (DC), digitale Anzeige
• Anzeigegenauigkeit: ±0,1 kV + 3 % vom Anzeigewert
• Abmessungen/Gewicht HV-Sonde: ca. 274 mm x Ø 63 mm / 550 g; Steuergerät: ca. 225 x 150 x 85 mm / 1,4 kg
• Alarm: 90 dB, 0,1 s/Poren; Dauerton bei Kurzschluss
• Signalausgang: potentialfrei, Umax. 100 V, Imax. 0,4 A
• Akkutyp: 4 Baby-Zellen IEC LR14 NiMH, wechselbar; Betriebsdauer bei max. Spannung: P7 ≈ 20 h; P30/P35 ≈ 10 h
• Ladezeit Akku: ≈ 4 h (Schnellladung)
• Netzspannung: 115 V–230 V, 50/60 Hz (automatische Umschaltung)
• Betriebstemperatur: 0 °C – 50 °C; Tau auf der Oberfläche vermeiden
• Normen: DIN 55 670, DIN 50191 (VDE 0104), DIN EN 61010/Part 1 (VDE 0411/Part 1)
