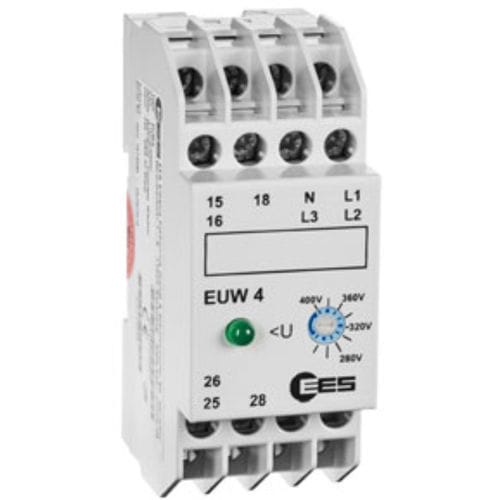

Unterspannungs-Überwachungsrelais EUW 4 series

Leistungdreiphasigfür DIN-Schiene

Das EUW 4 überwacht Drehstromnetze auf Unterspannung. Die Überwachung erfolgt nicht nur für den Mittelwert der Spannungen, sondern für jede Phase separat. Hierdurch wird eine Asymmetrie der Phasen oder gar ein Phasenausfall erkannt. Die Schaltschwelle ist je nach Ausführungsvariante entweder fest oder über ein frontseitiges Potentiometer einstellbar. Zusätzlich wird der Nullleiter auf Drahtbruch überwacht. Bei Messspannungen oberhalb des Schaltpunkts ist das Ausgangsrelais mit 2 Wechslerkontakten angezogen und die Betriebsanzeige (grüne LED) leuchtet. Sinken eine oder mehrere Phasenspannungen unter den Schaltpunkt, fällt das Relais ab und die Betriebsanzeige erlischt. Die eingefügte Hysterese verhindert den ständigen Zustandswechsel, bei einer um den Schaltpunkt schwankenden Messspannung.
