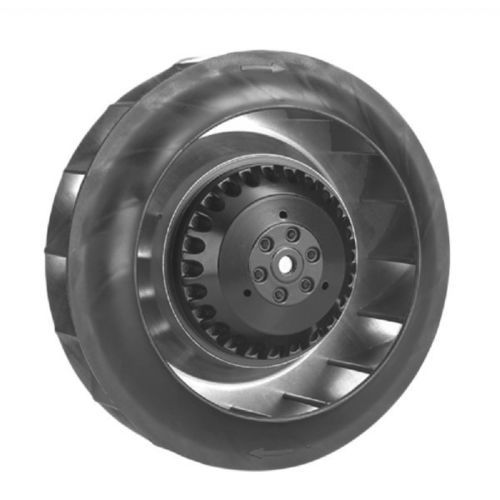

Ventilator / hoher Durchfluss EC series

geräuscharmkanalisierbarZentrifugal

Produktübersicht
Kompakte EC‑Radialventilatoren, entwickelt für technische Luftförderanwendungen mit hohen Volumenströmen, erhöhten statischen Drücken und begrenztem Einbauraum. Integrierter AC‑DC energiesparender EC‑Motor mit elektronischem Schutz. Rückwärtsgekrümmte Laufradgeometrie für effiziente Leistung in Kanal‑ und Paketapplikationen.

Spezifikation

• EC404204 — Größe: 404 x 204,7 mm (15,9 x 8,0 in) — Max. Luftstrom: 59,5 m³/min (2.100 CFM) — Elektronisch geschützt; rückwärtsgekrümmtes Laufrad
• EC355206 — Größe: 355 x 206 mm (13,9 x 8,1 in) — Max. Luftstrom: 58,9 m³/min (2.080 CFM) — Elektronisch geschützt; rückwärtsgekrümmtes Laufrad
• EC316198 — Größe: 316 x 198 mm (12,4 x 7,8 in) — Max. Luftstrom: 53,8 m³/min (1.900 CFM) — Elektronisch geschützt; rückwärtsgekrümmtes Laufrad
• EC281201 — Größe: 281,0 x 201,5 mm (11 x 7,9 in) — Max. Luftstrom: 45,3 m³/min (1.600 CFM) — Elektronisch geschützt; rückwärtsgekrümmtes Laufrad
• EC281154 — Größe: 281 x 154,5 mm (11 x 6,0 in) — Max. Luftstrom: 31,1 m³/min (1.100 CFM) — Elektronisch geschützt; rückwärtsgekrümmtes Laufrad
• EC250131 — Größe: 250 x 131 mm (9,8 x 5,15 in) — Max. Luftstrom: 18,7 m³/min (660 CFM) — Elektronisch geschützt; rückwärtsgekrümmtes Laufrad
• EC225131 — Größe: 225 x 131 mm (8,8 x 5,15 in) — Max. Luftstrom: 20,1 m³/min (710 CFM) — Elektronisch geschützt; rückwärtsgekrümmtes Laufrad
• EC225125 — Größe: 225 x 125 mm (8,8 x 4,92 in) — Max. Luftstrom: 16,7 m³/min (590 CFM) — Elektronisch geschützt; rückwärtsgekrümmtes Laufrad
• EC220107 — Größe: 220 x 107 mm (8,6 x 4,2 in) — Max. Luftstrom: 18,7 m³/min (660 CFM) — Elektronisch geschützt; rückwärtsgekrümmtes Laufrad
• EC22097 — Größe: 220 x 97 mm (8,6 x 3,8 in) — Max. Luftstrom: 9,6 m³/min (340 CFM) — Elektronisch geschützt; rückwärtsgekrümmtes Laufrad
• EC19095 — Größe: 190 x 95 mm (7,48 x 3,74 in) — Max. Luftstrom: 10,2 m³/min (360 CFM) — Elektronisch geschützt; rückwärtsgekrümmtes Laufrad
• EC17596 MK.II — Größe: 175 x 96,5 mm (6,8 x 3,79 in) — Max. Luftstrom: 10,2 m³/min (360 CFM) — Elektronisch geschützt; rückwärtsgekrümmtes Laufrad
• EC17596 — Größe: 175 x 96,5 mm (6,8 x 3,79 in) — Max. Luftstrom: 9,9 m³/min (350 CFM) — Elektronisch geschützt; rückwärtsgekrümmtes Laufrad
• EC133110 MK.II — Größe: 133 x 110 mm (5,2 x 4,3 in) — Max. Luftstrom: 7,36 m³/min (260 CFM) — Elektronisch geschützt; rückwärtsgekrümmtes Laufrad
• EC133110 — Größe: 133 x 110 mm (5,2 x 4,3 in) — Max. Luftstrom: 5,09 m³/min (180 CFM) — Elektronisch geschützt; rückwärtsgekrümmtes Laufrad

Hinweise

• Der Hersteller behält sich das Recht vor, Daten ohne Vorankündigung zu ändern.
• Leistungsdaten unterliegen einer Toleranz von ±10 %.
• UL‑ und CUL‑Zulassungen stehen aus.

Merkmale / Technische Daten

• Entwickelt für technische Luftbewegunksanwendungen mit hoher Zuverlässigkeit, hohem Volumenstrom und erhöhtem statischem Druck bei begrenztem Bauraum.
• AC‑DC energiesparender EC‑Motor für verbesserte Effizienz und Regelbarkeit.
• Standardkonfiguration: EC‑Radialventilator mit rückwärtsgekrümmtem Laufrad.
• Elektronisch geschützte Motoren.
• Rückwärtsgekrümmtes Laufrad für effiziente Druckerzeugung und leiseren Betrieb.
• Breite Modellpalette verfügbar (siehe Spezifikationsblock).
• Daten unterliegen ±10 % Toleranz; Hersteller behält sich Änderungen vor.
• UL‑ und CUL‑Zulassungen stehen aus.
