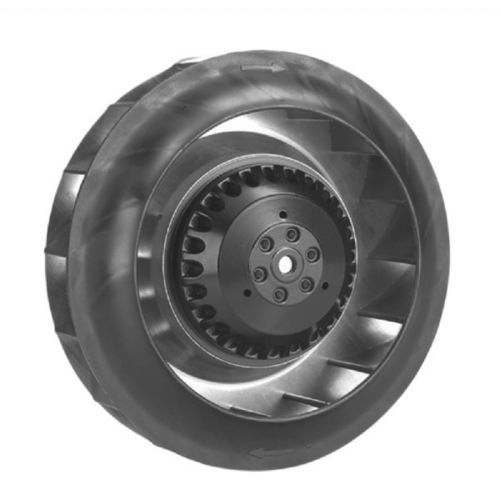

AC-Ventilator EA series

HochleistungHochdruckhoher Durchfluss

Übersicht
Entwickelt für technische Luftförderanwendungen, bei denen hohe Zuverlässigkeit, hoher Volumenstrom, hoher statischer Druck und begrenzter Einbauraum entscheidend sind. Die EA-Serie umfasst motorisierte Laufräder mit rückwärtsgekrümmter Geometrie und integrierter thermischer Schutzvorrichtung, verfügbar in verschiedenen Durchmessern und Längen.

Spezifikationen

• EA13070 — Ø 132.6 x 72.5 mm / Ø 5.22 x 2.85 in: Max. Volumenstrom 5.33 m³/min / 188 CFM; Thermischer Schutz; Rückwärtsgekrümmtes Laufrad
• EA13090 — Ø 132.6 x 91.5 mm / Ø 5.22 x 3.60 in: Max. Volumenstrom 5.33 m³/min / 188 CFM; Thermischer Schutz; Rückwärtsgekrümmtes Laufrad
• EA17554 — Ø 175.0 x 54.85 mm / Ø 6.88 x 2.16 in: Max. Volumenstrom 7.8 m³/min / 274 CFM; Thermischer Schutz; Rückwärtsgekrümmtes Laufrad
• EA18065 — Ø 182.4 x 68.5 mm / Ø 7.18 x 2.69 in: Max. Volumenstrom 8.3 m³/min / 290 CFM; Thermischer Schutz; Rückwärtsgekrümmtes Laufrad
• EA18085 — Ø 182.4 x 84.9 mm / Ø 7.18 x 3.34 in: Max. Volumenstrom 8.5 m³/min / 300 CFM; Thermischer Schutz; Rückwärtsgekrümmtes Laufrad
• EA19070 — Ø 190.0 x 70.0 mm / Ø 7.48 x 2.75 in: Max. Volumenstrom 10.4 m³/min / 370 CFM; Thermischer Schutz; Rückwärtsgekrümmtes Laufrad
• EA19070 F — Ø 235.0 x 87.2 mm / Ø 9.25 x 3.43 in: Max. Volumenstrom 7.0 m³/min / 247 CFM; Thermischer Schutz; Rückwärtsgekrümmtes Laufrad (F-Variante)
• EA22070 — Ø 223.0 x 71.0 mm / Ø 8.77 x 2.79 in: Max. Volumenstrom 15.0 m³/min / 530 CFM; Thermischer Schutz; Rückwärtsgekrümmtes Laufrad
• EA22070 F — Ø 259.0 x 97.8 mm / Ø 10.2 x 3.85 in: Max. Volumenstrom 12.3 m³/min / 434 CFM; Thermischer Schutz; Rückwärtsgekrümmtes Laufrad (F-Variante)
• EA22569 — Ø 225.0 x 69.0 mm / Ø 8.85 x 2.71 in: Max. Volumenstrom 15.6 m³/min / 550 CFM; Thermischer Schutz; Rückwärtsgekrümmtes Laufrad
• EA22585 — Ø 225.0 x 85.0 mm / Ø 8.85 x 3.34 in: Max. Volumenstrom 19.2 m³/min / 680 CFM; Thermischer Schutz; Rückwärtsgekrümmtes Laufrad
• EA22599 — Ø 225.0 x 99.0 mm / Ø 8.85 x 3.89 in: Max. Volumenstrom 22.0 m³/min / 770 CFM; Thermischer Schutz; Rückwärtsgekrümmtes Laufrad
• EA22599 F — Ø 259.0 x 154.5 mm / Ø 10.2 x 6.08 in: Max. Volumenstrom 15.5 m³/min / 547 CFM; Thermischer Schutz; Rückwärtsgekrümmtes Laufrad (F-Variante)
• EA25098 — Ø 251.5 x 98.1 mm / Ø 9.90 x 3.86 in: Max. Volumenstrom 24.0 m³/min / 850 CFM; Thermischer Schutz; Rückwärtsgekrümmtes Laufrad
• EA25098 F — Ø 259.0 x 130.9 mm / Ø 10.2 x 5.15 in: Max. Volumenstrom 19.3 m³/min / 681 CFM; Thermischer Schutz; Rückwärtsgekrümmtes Laufrad (F-Variante)
• EA31515 — Ø 318.0 x 154.5 mm / Ø 12.5 x 6.08 in: Max. Volumenstrom 33.0 m³/min / 1165 CFM; Thermischer Schutz; Rückwärtsgekrümmtes Laufrad
• EA36017 — Ø 360.0 x 167.3 mm / Ø 14.1 x 6.58 in: Max. Volumenstrom 46.5 m³/min / 1645 CFM; Thermischer Schutz; Rückwärtsgekrümmtes Laufrad
• EA40017 — Ø 400.0 x 162.4 mm / Ø 15.7 x 6.39 in: Max. Volumenstrom 53.8 m³/min / 1900 CFM; Thermischer Schutz; Rückwärtsgekrümmtes Laufrad

• Wir behalten uns das Recht vor, die Daten ohne weitere Ankündigung zu ändern.
• Leistungsangaben unterliegen einer Toleranz von 10 %.
• Modelle verfügbar in 115V und 230V. Betrieb mit voller Frequenz möglich (50Hz oder 60Hz).

Technische Merkmale

• Produkttyp: AC-Radialventilatoren / motorisierte Laufräder
• Ausgelegt für hohe Zuverlässigkeit, hohen Luftdurchsatz, hohen statischen Druck und begrenzten Einbauraum
• Laufradtyp: rückwärtsgekrümmtes Laufrad
• Schutz: thermischer Schutz bei allen gelisteten Modellen
• Spannungsoptionen: 115V und 230V
• Frequenz: 50Hz oder 60Hz
• Volumenstrombereich (Tabelle): ca. 5.33 bis 53.8 m³/min (188 bis 1900 CFM)
• Modellreihe: EA13070, EA13090, EA17554, EA18065, EA18085, EA19070 (und F-Variante), EA22070 (und F-Variante), EA22569, EA22585, EA22599 (und F-Variante), EA25098 (und F-Variante), EA31515, EA36017, EA40017
