Dickenmesssystem SWAN S.A.

optischfür Beschichtungsdüsenschlitzefür blattförmige Materialien

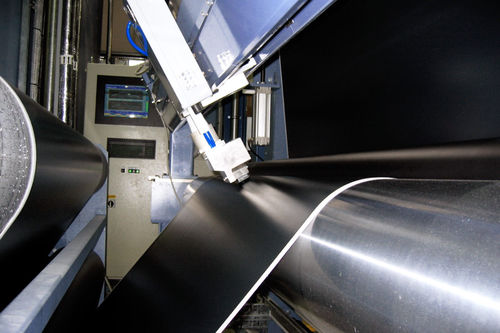

Swan S.A. SWAN S.A. ist ein Reflexionssystem, das für die direkte Dickenmessung entwickelt wurde. Das System besteht aus folgenden Elementen: - Einstrahlscanner mit Lagerstruktur - Referenzwalze - SWAN-Luftblasmesssensor Das System besteht aus den folgenden Teilen: HAUPTEIGENSCHAFTEN Automatisches Referenzrollen-Nachführsystem. Äußerst robustes und mechanisch stabiles Sensorverschiebesystem. Schutz gegen unbeabsichtigten Kontakt mit dem zu messenden Material. Einfache und kompakte Struktur mit hoher Stoßfestigkeit widerstandsfähigkeit. Geeignet für industrielle Anwendungen mit einer maximalen maschinenbreite von 3000 mm. Kategorie: Abtaster. Stichworte: Beschichten & Laminieren, PVC-Kalandrieren, Gummi, Platten & Folien. Beschreibung Die tragende Struktur ist mit einem Stahlrohrträger ausgestattet, der an zwei Stützen befestigt ist. Die Stützen können an der Maschinenstruktur in der für die Installation am besten geeigneten Konfiguration angebracht werden, ohne dass die Struktur verändert werden muss. Der Hauptträger ist mit speziellen Gleitschienen und Kupplungen ausgestattet, an denen das Messelement befestigt ist, das wiederum mit dem Sensorhalter senkrecht zur Referenzrolle ausgestattet ist. Die Automatisierung des Scanners ermöglicht eine kalibrierte Bewegung des Sensors in Richtung der Walze, bis die für die Messung am besten geeignete Position erreicht ist. Wenn die eingestellte Position erreicht ist, beginnt der Sensor mit der Verschiebung, um das Querprofil zu messen.
