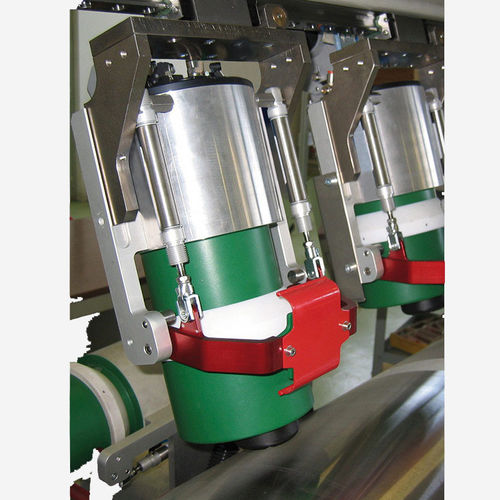

Dickenmesssystem SWAN FIXED POINT

Direktkontaktfür blattförmige Materialienzur Kalibrierung

Swan Fixed Point SWAN FIXED POINT ist eine von Electronic Systems patentierte Messtechnik, die sich ideal für die direkte, berührungslose Dickenmessung eignet. HAUPTMERKMALE Automatische Kalibrierung mit Referenztarget. Kompaktes Schutzgehäuse für den Einsatz in rauer Industrieumgebung. Automatische Positionierung auf dem Messpunkt. Schutz des Sensors im Falle von Klumpen oder zusätzlicher Dicke. Schneller Austausch des Sensors. Es werden keine radioaktiven Quellen verwendet Kategorie: Sensoren. Stichworte: Kalanderanlagen, Beschichtung und Laminierung, Gummi, Platten und Folien. Beschreibung Die Messung der Dicke erfolgt durch die Reflexion eines Druckluftstrahls, der direkt auf das Material kalibriert wird, wie folgt - Der Abstand zwischen der Luftdüse und der Oberfläche des zu messenden Materials wird mit einem speziellen pneumatischen Messwertgeber ermittelt. - Der Abstand zwischen dem Messkopf und der Referenzwalze wird mit einem hochpräzisen System mit induktivem Sensor gemessen. - Auf diese Weise wird die Dicke des Materials als Differenz zwischen der vom induktiven Sensor erfassten Referenzwalze und dem vom Luftblas-Sensor gemessenen Abstand vom Reflexionspunkt berechnet.
