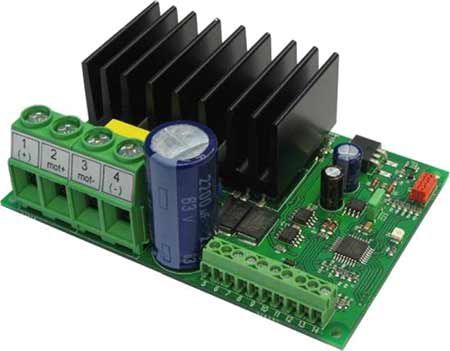

DC-Drehzahlregler EM-243

EM-243 ist ein voller Brücke DC-Motorstarter. Es ist entworfen, um mit DC-Motor in den Anwendungen zu arbeiten, in denen einige spezielle Funktionen erforderlich sind. Starter hat justierbare Beschleunigung und Geschwindigkeitsverminderung Rampen, die die glatten Anfänge und die Anschläge ermöglichen. Justierbare gegenwärtige Begrenzung schützt Motor gegen überstrom und sie kann als auch verwendet werden Ende-stoppt. Diese Vorrichtung hat auch zwei settable Geschwindigkeiten, die nützlich sind, wenn man Anwendungen in Position bringt. Steuern Sie Eingänge FW und BW Anfang das Vorwärts und laufen Sie rückwärts. STOPPEN Sie ist für die Bewegungsabschaltung, aber es gibt auch vorhandene einzelne Begrenzung Eingänge für FW und BW Richtungen. Eingang SPEED-2 aktiviert einstellte speed-2, aber er kann als Eingang für analoges Geschwindigkeit Steuersignal 0-5V auch benutzt werden. STÖRUNG Anschluß hat gleichzeitig eingegeben und Ausgang Funktion, der Stift ist normalerweise hoch, aber wird in der überhitzung und bedingt auch in der gegenwärtigen Reisesituation heruntergezogen. Wenn Störung-Linie außen heruntergezogen wird, verursacht sie einen Anschlag und zu verhindern beginnen die neuen. Z.B. ist es möglich, die Störung Stifte einiger Maßeinheiten zusammen zu verbinden und einen syncronous Anschlag zu erzielen. Es gibt 2 auswählbare Steuermodi, contionuous und Antrieb. In ununterbrochenen Modus läuft der Motor, solange die Steuerung aktiv ist. Im Antriebmodus stellt ein kurzes comand den Motor an, und nur ein neuer Antrieb ändert den Status. Die Karte hat auswählbare Eingang Logik. Eingänge werden in zwei Gruppen, in Steuerung und in Begrenzung - Eingänge geteilt. Gruppen können für NPN oder PNP Logik einzeln eingestellt werden. Die Parameter werden mit Schnittstelle EM-236 Maßeinheit eingestellt. Betrieb des Steuerpults und der einiger seiner Funktionswerte kann auch überwacht werden mit Schnittstelle EM-236 Maßeinheit.
