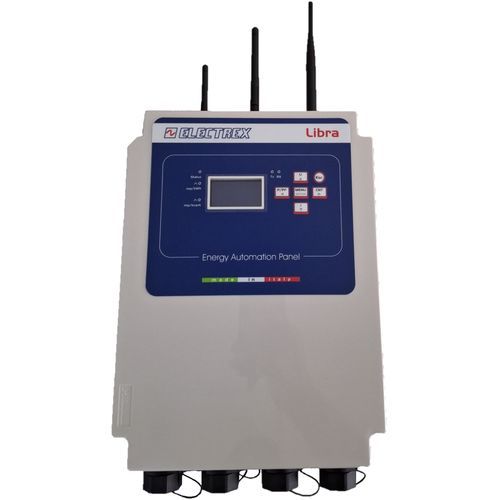

Leistungsüberwachungssystem LIBRA CCI UPS

TemperaturFeuchtigkeitSpannung

Übersicht
Erweiterbares integriertes Überwachungs- und Steuerungssystem für Energieerzeugungsanlagen. Entwickelt zur Einhaltung von CEI 0-16 Anhänge O und T sowie ARERA-Beschlüssen 540/2021/R/EEL und 385/2025/R/EEL, die einen Central Plant Controller (CCI) mit aktiver Leistungsbegrenzung auf externen DSO-Befehl (PF2) für PV- und Windanlagen ≥100 kW am MV-Netz vorschreiben.

Messung und Normen
Integrierter Energieanalysator mit Messgenauigkeitsklasse ≤ 0,2 gemäß CEI 0-16:2025-04, Anhang O (normativ), Abschnitt O.13.2.1.

Hauptfunktionen

• Netzqualitätsanalyse gemäß EN 50160 und EN 61000-4-30
• Überwachung von Umgebungsparametern
• Integrierte USV zur Sicherstellung der unterbrechungsfreien lokalen Stromversorgung kritischer Funktionen

Kommunikation und Konnektivität

• Ethernet mit drei dedizierten Ports
• Integriertes 2G/3G/4G Modem (LTE Cat.1)
• Integriertes GPS/GLONASS-Modul mit externen Antennen
• Externe Antennen für Modem und GPS im Lieferumfang
• Netzwerk-Bridge zwischen RJ45 Ethernet und RS485 für Modbus-Kommunikation mit Electrex-Geräten im RS485-Subnetz

Zusätzliche Merkmale

• Batteriegestützte, ewig laufende astronomische Uhr/Kalender
• Nichtflüchtiger Speicher für historische Daten
• Einzelharmonikmessung bis zur 51. Ordnung
• Erkennung und Aufzeichnung von Spannungsabfällen, Überspannungen und Unterbrechungen
• Integrierter Webserver zur Anzeige von Echtzeitmessungen und historischen Daten
• Fünf optoisolierte digitale Eingänge für Statusüberwachung und Impulszählung
• Drei Relais-Ausgänge für Status- oder Impulsbetrieb (andere Versionen verfügbar)
• Optionale Erweiterungsmodule mit zusätzlichen I/O und bis zu 8 Eingängen für Electrex-Umgebungssensoren
• Fernaktualisierung der Firmware
• Grafisches FSTN-Display und zwei Kalibrier-LEDs

Anschlüsse und Installation
Stromwandler-, Spannungs- und Versorgungsanschlüsse erfolgen über polarisierte Steckverbinder für schnelle, fehlerfreie Plug-and-Play-Installation.

Lieferumfang

• Ein 5‑poliger Buchsenstecker für Spannungs- und Versorgungsverkabelung
• Ein 6‑poliger Buchsenstecker für Stromwandleranschlüsse mit 2 m Kabel
• Externe 4G-Antenne für integriertes Modem mit 5 m Kabel
• Magnetische GPS/GLONASS-Antenne mit 5 m RG174-Kabel

Technische Daten

• Modell: LIBRA CCI UPS
• Manufacturer: Electrex
• Messgenauigkeitsklasse: ≤ 0,2
• Versorgungsspannung: 230 Vac
• Abmessungen: 236 × 316 × 190 mm
• Ethernet: 3 dedizierte Ports
• Mobilfunkmodem: 2G/3G/4G, LTE Cat.1
• Positionierung: GPS/GLONASS-Modul mit externer Antenne
• Harmonische Messung: bis zur 51. Ordnung
• Digitale Eingänge: 5 optoisolierte (Statusüberwachung und Impulszählung)
• Digitale Ausgänge: 3 Relaisausgänge (Status/Impuls)
• Erweiterung: optionale I/O-Module und bis zu 8 Eingänge für Umweltsensoren
• Uhr/Kalender: batteriegestützt, astronomisch perpetual
• Display: grafisches FSTN
• Speicher: nichtflüchtig
• USV: integriert
• Firmware: fernaktualisierbar
• Steckverbinder: polarisiert für CT, Versorgung und Spannungsmessung (Plug-and-Play)
• Zubehör: 5‑poliger Stecker, 6‑poliger Stecker mit 2 m Kabel, 4G-Antenne mit 5 m Kabel, magnetische GPS/GLONASS-Antenne mit 5 m RG174-Kabel
