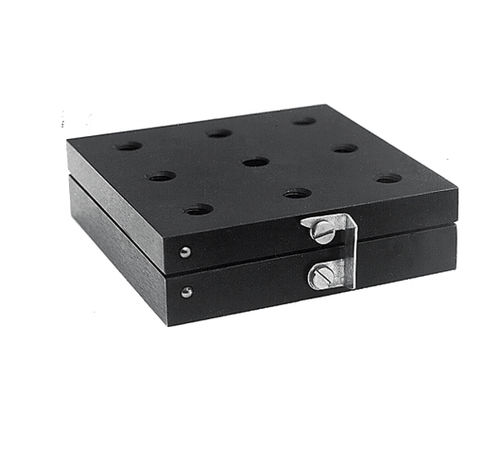

Linearer Positionierer 850 series

mit kinematischem Unterteiloptisch

Kinematische Repositionierung mit Wiederholgenauigkeit von mehreren Bogensekunden Exklusive Befestigungsscheibe für zusätzliche Freiheit bei der Positionierung (nur 850-0020) Haken aus Federstahl für zuverlässiges Verriegeln und Schnellspannen Eine kinematische Basis dient zur wiederholten Positionierung von Gruppen von Einheiten, die auf ihrer Plattform montiert sind. Eine Plattform hat M6 Befestigungslöcher. Alternativ können Sie eine M6-Schraube von unten durch ein Durchgangsloch montieren. Hängen Sie die Plattform von der Bodenplatte ab und verstauen Sie sie mit allen noch montierten Einheiten. Ersetzen Sie später die Plattform, so wie sie war, mit einer Wiederholgenauigkeit von mehreren Bogensekunden. Die Basen verwenden ein kinematisches Schema, bei dem drei Stahlkugeln mit einem Kegel, einer V-Nut und einer Fläche übereinstimmen. Die Kugeln und Register sind aus gehärtetem, poliertem Stahl. Haken verhindern, dass sich eine Plattform versehentlich bewegt. Eine Bodenplatte wird durch Durchgangslöcher oder einen Schlitz befestigt. 850-0020 hat eine drehbare Montagescheibe - ein Freiheitsgrad der Positionierung.
