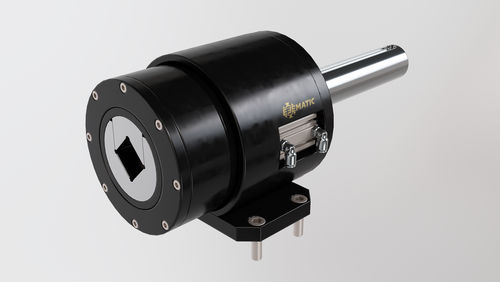

Pneumatischer Sicherheitsstop

für wickelwellen

Produktübersicht
Entwickelt, um doppelt gelagerte Spannwellen zu halten und Leistung zu übertragen; fungiert als Schnittstelle zwischen Motor/Bremse und der Spannwelle.

Funktion

• Halbautomatisches Öffnungssystem über ein Magnetventil, das zwei im Lagergehäuse integrierte pneumatische Zylinder betätigt.
• Aktives Sicherheitssystem mit Erkennung des Rotationspunktes, das anzeigt, ob das Öffnen sicher ist (Anti‑Öffnungsfunktion).
• Öffnungseinrichtung: Knopf oder Hebel an einer bedienerfreundlichen Stelle.
• Kontaktbereich zur Spannwelle ist austauschbar und gasnitriert zur Oberflächenhärtung für erhöhte Lebensdauer.
• Im Fließtext genannte Tragfähigkeit: 3.500 kg.

Kontaktbereich und Behandlung
Der austauschbare Kontaktbereich ist gasnitriert, um die Oberflächenhärte und die Lebensdauer verschleißender Bauteile zu erhöhen.

Montage

• Flanschmontage
• Fußmontage

Technische Daten
Gewicht des Lagers: nicht angegeben
Sicherheitssystem: Anti‑Öffnung
Maximale Tragfähigkeit (Tabelle): 2200 kg
Maximale Drehzahl: 1100 rpm
Maximales Drehmoment: 900 Nm
Hinweis: In den Unterlagen erscheinen zwei Tragfähigkeitsangaben — 3.500 kg (Text) und 2.200 kg (Technische Tabelle). Bitte den für das konkrete Modell gültigen Wert im Datenblatt prüfen.

Eigenschaften / Technische Spezifikationen

• Halbautomatisches Öffnungssystem mit Magnetventil und zwei integrierten pneumatischen Zylindern.
• Aktives Sicherheitssystem zur Erkennung des Rotationspunktes (Anti‑Öffnung).
• Bedienung durch Knopf oder Hebel in bedienerfreundlicher Zone.
• Austauschbarer Kontaktbereich mit Gasnitrierung für höhere Oberflächenhärte und Lebensdauer.
• Im Text genannte Tragfähigkeit: 3.500 kg; in der technischen Tabelle aufgeführte maximale Tragfähigkeit: 2.200 kg — im Datenblatt des Modells prüfen.
• Maximale Drehzahl: 1100 rpm.
• Maximales Drehmoment: 900 Nm.
• Montageoptionen: Flanschmontage, Fußmontage.
