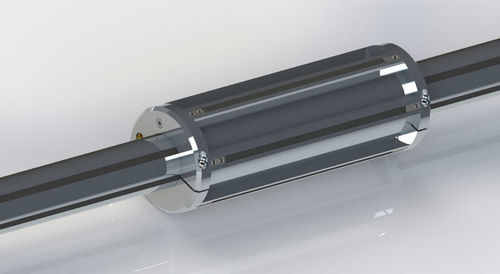

Adapter für Spannwellen Adaptadores para Ejes Expansibles

Produktübersicht
Adapterhülsen, die es ermöglichen, Spannwellen oder feste Wellen an unterschiedliche Innendurchmesser von Rollen/Kernen anzupassen. Entwickelt für schnelle Umrüstungen und sichere Fixierung bei der Anpassung von Mandrinen und Rollen. Montage möglich auf einer kleineren pneumatischen Spannwelle oder auf einer festen Stahlwelle. Die Befestigung erfolgt durch Expansion der Innenwelle oder mittels mechanischer Klemmung.

Anwendungsbereiche

• Ab- und Aufwickelprozesse in Verpackungs-, Druck-, Papier- und Textilindustrie.
• Umrüstung von Spannwellen zur Aufnahme unterschiedlicher Kerndurchmesser für schnelle, reproduzierbare Klemmung von Rollen.

Standarddurchmesser / Expansionsbereiche

• Für Rollenkern-Innendurchmesser Ø69–Ø148 mm – Expansionsbereich Ø148–Ø157 mm.
• Für Rollenkern-Innendurchmesser Ø75–Ø148 mm – Expansionsbereich Ø148–Ø157 mm.
• Für Rollenkern-Innendurchmesser Ø34–Ø75 mm – Expansionsbereich Ø75–Ø79 mm.

Montage / Befestigungsarten

• Durch Expansion der Innenwelle: Adapter wird auf einer pneumatischen Spannwelle montiert; die Expansion der Basiswelle liefert die Klemmkraft.
• Mit Klemmung: Adapter ist mit einer Klemmvorrichtung ausgestattet, die sich um die Basiswelle schließt (Basis kann eine feste Stahlwelle sein).

Sonderanfertigung und Materialien
Sondermaße und kundenspezifische Ausführungen sind auf Anfrage erhältlich. Einige Varianten werden in Aluminium gefertigt, abhängig von der Modellreferenz, um präzise und schnelle Klemmvorgänge in Industrieanlagen zu gewährleisten.

Caractéristiques / spécifications techniques

• Produkttyp: Adapter / Hülse für Spannwellen.
• Beispielumrüstungen: Ø34 → Ø75 mm, Ø69 → Ø150 mm.
• Standard-Innendurchmessergruppen: Ø34–Ø75 mm, Ø69–Ø148 mm, Ø75–Ø148 mm.
• Dokumentierte Expansionsbereiche: Ø75–Ø79 mm, Ø148–Ø157 mm (modellabhängig).
• Befestigungsarten: Expansion der Innenwelle (pneumatisch) oder mechanische Klemmvorrichtung.
• Montageoptionen: auf pneumatischen Spannwellen oder auf fester Stahlwelle.
• Materialangaben: Aluminium (modellabhängig).
• Marke: EJEMATIC
