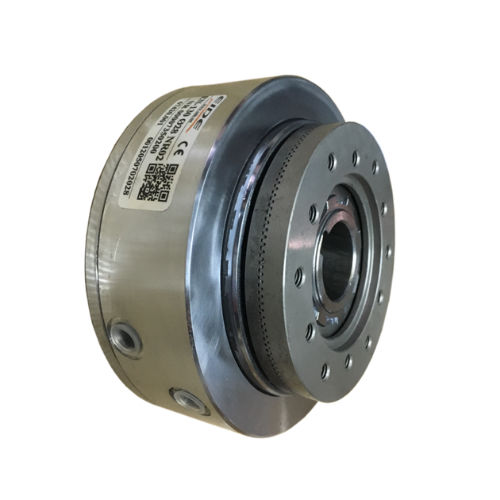

Zahn-Schaltkupplung EN
pneumatischfür Anwendungen mit hohem Drehmomentfür Schwerlastanwendungen

Zahn-Schaltkupplung
Zahn-Schaltkupplung
Zahn-Schaltkupplung
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen


Eigenschaften

Typ
Zahn
Betätigung
pneumatisch
Anwendung
für Anwendungen mit hohem Drehmoment, für Schwerlastanwendungen
Drehmoment

125 Nm, 200 Nm, 300 Nm, 500 Nm
(92,1953 ft.lb, 147,5124 ft.lb, 221,2686 ft.lb, 368,7811 ft.lb)

Rotationsgeschwindigkeit

Min: 0 rpm
(0 rad.min-1)

Max: 3.000 rpm
(18.849,56 rad.min-1)

1.500 rpm
(9.424,78 rad.min-1)

Beschreibung

Die pneumatische Kupplung EN Tooth ist eine kompakte Einheit, die über zwei Lufteinlässe für ihre Steuerung verfügt: Der erste Eingang ist auf die Kamera gerichtet und ist zum Kuppeln bestimmt. Und der zweite ist zum Auskuppeln bestimmt. Das Einkuppeln muss im Ruhezustand oder bei niedriger Geschwindigkeit erfolgen, das Auskuppeln kann bei jeder Geschwindigkeit erfolgen. Diese Pneumatik-Kupplung hat die gleiche Funktion wie ein doppelt wirkender Kolben. Die Zylinder der Betätigungs-Pneumatikzahnkupplung EN werden radial mit Druckluft mit einem Nenndruck von 5,5 bar gespeist. Aufgrund ihrer mechanischen Eigenschaften ermöglicht sie große Drehmomente bei Verwendung der Hirthverzahnung als Kupplungsmittel. Je nach Verzahnung kann die Kupplung lageabhängig ausgeführt werden, d. h. sie hält den Gleichlauf zwischen Antrieb und Abtrieb aufrecht. Die Pneumatik-Zahnkupplung EN kann für verschiedene Maschinentypen verwendet werden, wie z. B.: Verpackungsmaschinen. Verpackungsmaschinen. Etikettiermaschinen. Druckmaschinen. Dies sind nur einige Beispiele für die Maschinen, für die die EN-Zahn Pneumatik-Kupplung eingesetzt werden kann. Hier erklären wir einige der wichtigsten Eigenschaften des Produkts. Große Paare in kleinen Abmessungen. Möglichkeit des Synchronismus. Möglichkeit des Stopp-/Start-Detektors.

---

Kataloge

FPC
FPC
2 Seiten
EC
EC
2 Seiten
EN
EN
1 Seiten
