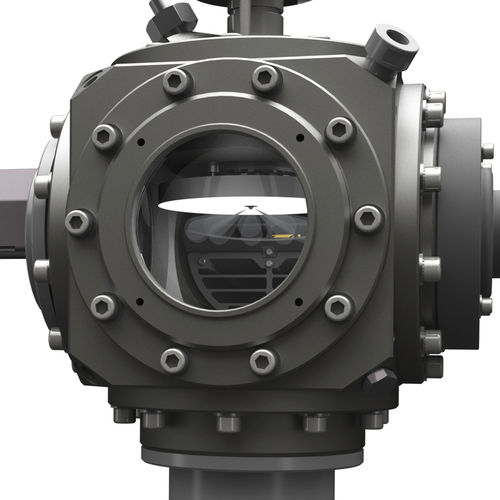

Optisches Imaging System Injetvision EFS 8212
2Dfür Analyse

optisches Imaging System
optisches Imaging System
optisches Imaging System
optisches Imaging System
optisches Imaging System
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen


Eigenschaften

Merkmal
optisch, 2D
Anwendung
für Analyse

Beschreibung

EFS bietet das INJETVISION Sprühvisualisierungssystem an. Es ist ideal für die automatische Untersuchung der Entwicklung von Benzin- oder Diesel-Einspritzdüsen, Einzel- oder Mehrfachdüsen während der Einspritzung. Das INJETVISION Bildverarbeitungssystem dient zur Beobachtung und Untersuchung der Strahlen von Hochdruckinjektoren unter einer inerten Atmosphäre (Stickstoff oder CO2) bis zu 50 bar relativ (± 0,5 bar) Es ist mit einer leistungsstarken Software ausgestattet, die die komplette Bildverarbeitungskette von der Erfassung der Bilder bis zu ihrer Verarbeitung gewährleistet. Optionale Funktionen, die in der Druckkammer installiert werden können, ermöglichen die automatische Untersuchung der Entwicklung und der morphologischen Parameter der Sprays. Die Sprays können so charakterisiert werden in Bezug auf -Strahleindringung - Prozentsatz der Strahleindringung - Öffnungswinkel des Strahls - Oberfläche des Strahls - Volumen des Strahls - Symmetrie - Winkel des Sprühkegels in der Lambda-Ansicht - Winkel lambda eines Strahls in der Lambda-Ansicht - Winkel a eines Strahls - Zwischen - strahlwinkel - Zirkularität Der Druck im Inneren der Kammer kann halbautomatisch über den Schaltkasten oder über einen PC geregelt werden. Der Hohlraum ist aus speziellem Stahl gefertigt, um alle Anforderungen der Druckgeräte-Zertifizierung 97/23 / C zu erfüllen.

---
