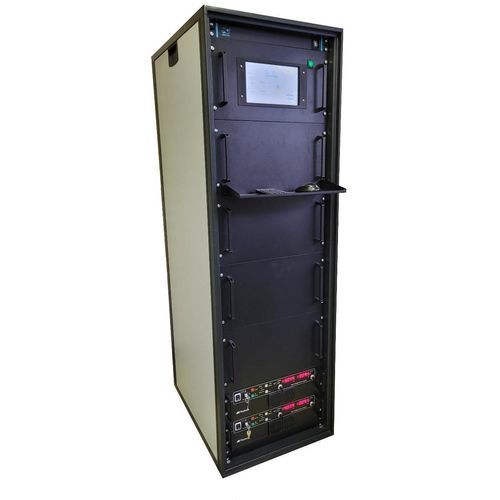

HPV-Generator / Labor AHTP series

Präsentation
Modulare Lösungen für atmosphärische Kaltplasma-Anwendungen. Fortgeschrittene Architektur mit ultrakurzen Flanken (< 15 ns) und präziser Steuerung für F&E sowie industrielle Anwendungen. Vollständige Reihe von EFFITECH gepulsten Hochspannungs‑Generatoren: HV‑Generator für DBD‑Plasma, Gleitbogen, Corona. Spannungsbereiche 1 kV bis 50 kV je nach Modell.

Kernleistungen (Auszüge)

• Ultrakurze Flanken: < 15 ns (typ. < 25 ns an 200 pF Last).
• Breiter Frequenzbereich: kontinuierlich 1 Hz – 200 kHz; bis zu 2 MHz im Burst‑Modus (Option).
• Präzise Regelung: Tastverhältnis 0–100%, einstellbare Impulsdauer (> 50 ns mit 12 ns Auflösung).
• Hohe Spitzenströme: bis zu 160 A (modellabhängig).

Vergleichstabelle (Auszüge)
Modell | Typ | Max. Leistung* | Max. Spannung | Anstiegszeit | Max. Strom
AHTPM05 | Monopolar | 1 kW | 5 kV | < 15 ns | 160 A
AHTPM10C | Monopolar | 1 kW | 10 kV | < 15 ns | 100 A
AHTPB05C | Bipolar | 1 kW | ±5 kV | < 15 ns | 100 A
AHTPM10 | Monopolar | 2 kW | 10 kV | < 25 ns | 160 A
AHTPB10C | Bipolar | 2 kW | ±10 kV | < 25 ns | 100 A
AHTPB10 | Bipolar | 4 kW | ±10 kV | < 50 ns | 160 A

Spezialisierte Generatoren (Auszüge)

• AHTPB10 — Bipolarer Generator: HV‑Versorgung für kapazitive und resistive Lasten. Einstellbare Ausgangsspannung ±10 kV. Burst‑Modus bis 2 MHz. Impulsdauer einstellbar > 50 ns.
• AHTPM40DC50 — Generator für kapazitive Lasten: unterstützt kontinuierliche/pulsierte Impulszüge. DC‑Spannung einstellbar 0 bis -50 kV; gepulst 0 bis -40 kV; Impulsdauern 10–100 µs.
• AHTPB10Z — Bipolarer Plasma‑Fackel‑Generator: bipolare Pulse mit Nulldurchgang. Spitzen ±10 kV; Amplitude und Dauer vollständig einstellbar.
• AHTPB10F — Ultrakurzer bipolarer Generator: für kapazitive Lasten, ultrakurze bipolare Pulse; einstellbare Amplituden und Dauern.
• AHTPM1DC07 — Generator für resistive Lasten: monopolare Pulse mit einstellbarem Offset. Typisch 1 kV Spitze / 700 V Offset; Spitzenstrom bis 110 A; mittlere Leistung ca. 1,2 kW.
• AHTPM5 — Monopolarer Impuls‑Generator: gepulst 0–5 kV; Impulsdauern 1 µs–100 µs; Schaltzeit typ. < 100 ns (nicht induktive Last).

Aufnahmen & Demonstrationen (Auszüge)
Bipolare Pulse ±10 kV mit Flanken < 15 ns für leistungsfähige DBD‑Reaktoren. Beispiele für Hochfrequenz‑Betriebsarten: 5 kV bei 150 kHz (Amplitudenstabilität < 2%, Flanken < 25 ns). Bipolare, symmetrische und asymmetrische Konfigurationen dargestellt (z. B. +5 kV / -2 kV bei 10 kHz; ±7 kV bei 10 kHz). Automatische Lichtbogenerkennung < 100 µs und konfigurierbarer Kurzschlussschutz.

Funktionen & Optionen

• Modulare Architektur (1–4 kW pro Generator) und 19" Rack‑Integration für Prüfstände.
• Schnelles Schalten durch serielle MOSFET‑Kopplung für extrem niedrige Ausgangsimpedanz.
• Touch‑HMI (integriert oder extern), Steuerung Modbus RTU / PLC, Echtzeit‑Steuerungssoftware (Windows).
• Programmierbare interne oder externe Auslösung; Burst‑Modus bis 2 MHz (Option).
• Sicherheit: automatische Lichtbogenerkennung < 100 µs, konfigurierbarer Überstromschutz, Temperaturüberwachung und Zwangsbelüftung.

Technische Merkmale / Spezifikationen

• Ausgangsspannung: 0 bis ±10 kV einstellbar (modellabhängig; einige Modelle bis ±50 kV DC oder -50 kV DC).
• Mittlerer Strom: bis zu 200 mA (indikativ).
• Spitzenstrom: bis zu 160 A (modellabhängig).
• Schutzschwelle Kurzschluss: einstellbar 100–160 A (Werksparameter).
• Zeitliche Auflösung: 12 ns.
• Minimale Impulsdauer: 50 ns (einige Modelle unterstützen 1 µs–100 µs oder längere Dauern je nach Typ).
• Anstiegs-/Abfallzeiten: < 15 ns (Messung bei 13 pF), typ. < 25 ns bei 200 pF.
• Betriebsfrequenz: 1 Hz bis 200 kHz kontinuierlich; bis zu 2 MHz im Burst‑Modus (Option).
• Lastkompatibilität: kapazitiv (DBD), resistiv, induktiv; Ausgangsimpedanz optimiert für dichte, homogene Plasmen.
• Optische Temperaturmessung: Bereich -20 °C bis 1000 °C, Genauigkeit ±1 °C.
• Schnittstellen: Modbus RTU / PLC, Touch‑HMI, Windows‑Software.
