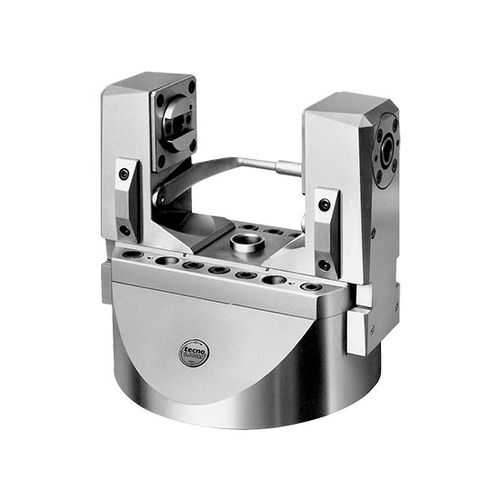

Präzisions-Werkstückspannfutter MADT series
hydraulischselbstzentrierendzylindrisch

Präzisions-Werkstückspannfutter
Präzisions-Werkstückspannfutter
Präzisions-Werkstückspannfutter
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen


Eigenschaften

Weitere Eigenschaften
Präzision, hydraulisch, selbstzentrierend, zylindrisch, radial, Stahl, manuell
Anzahl der Backen
2-Backen
Spannbereich

Min: 160 mm
(6,3 in)

Max: 350 mm
(13,78 in)

Rotationsgeschwindigkeit

Min: 800 rpm
(5.027 rad.min-1)

Max: 1.800 rpm
(11.310 rad.min-1)

Beschreibung

Die MADT-Futter sind selbstzentrierend. Das Spannen der Backen erfolgt automatisch durch eine Zugstange und einen hinteren Zylinder sowie ein manuelles Indexierungssystem. - Hergestellt aus hochfestem gehärtetem und zementiertem 60HRC Stahl UNI18NiCrMo5, um ein hohes Maß an Präzision, Zuverlässigkeit und Qualität zu gewährleisten - Die Ausführung der Backenschlitten mit Keil ermöglicht eine gute Gleitfläche mit der Möglichkeit, verschleißbedingtes Spiel auszugleichen - Wellenführungssystem mit zwei Reihen von großen, gefüllten, zylindrischen, vorgespannten Radialrollen und mit einem axial starken Kugellager - einfache und zuverlässige Indexierungsbewegung: ein konischer Verschluss garantiert die mechanische Indexierung. Teilungsgenauigkeit ±1'30" - Dichtungen gegen Verschmutzung durch Kühlmittel, Späne und Staub - konstante und lang anhaltende Präzision - einfache Installation an der Maschine - Standard mit 4 Teilungen 90° + 1 Teilung 45°. - Auf Anfrage sind spezielle Indexierungspositionen erhältlich (8×45°, 6×60°) VORTEILE - selbstzentrierendes Spannen - große Spannkraft - Versionen mit langen Backen für Werkstücke, die einen großen Drehradius benötigen - schnelle und einfache Installation an der Maschine, es ist nur der Anschluss an den Hydraulikzylinder der Drehmaschine erforderlich - Fertigung von verschiedenen Teilen und auch von Kleinserien - Werkstücke mit großem Umdrehungsradius und Flansche mit großem Durchmesser - kann in der gleichen Maschine mit einem herkömmlichen 3-Backen-Kraftspannfutter eingesetzt werden, dank der schnellen Umrüstung, die die Flexibilität und Produktivität der Einheit erhöht - die Indexiervorrichtung ermöglicht einen schnellen Wechsel zwischen den verschiedenen Arbeitsachsen - gute Zugänglichkeit der Werkzeuge dank der Form des Spannfutters Umgebungstemperatur 5-60°C Schallemissionen (Schalldruck) ≤ 70 db (A) in jede Richtung

---
