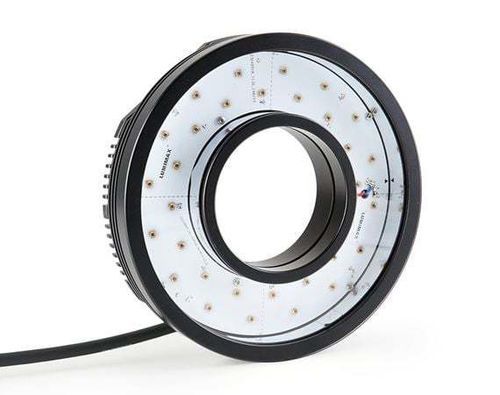

Machine-Vision-Beleuchtung / Kuppel LUMIMAX®

RingLEDweiß

Übersicht
LUMIMAX® Ringlichter liefern gleichmäßige, schattenfreie Beleuchtung für Anwendungen der Maschinen- und Bildverarbeitung, die kontrollierte Beleuchtungsgeometrie und wählbare Wellenlängen erfordern. Diese LED-Ringlichter haben einen Außendurchmesser von 150 mm und sind mit verschiedenen Zubehörkits kompatibel, um Sichtfeld und Diffusion an Prüfaufgaben anzupassen.

Hauptmerkmale

• Modulare Zubehöroptionen für konfigurierbare Beleuchtungslösungen
• Verfügbare Wellenlängen: Weiß; Blau (470 nm); Grün (528 nm); Rot (625 nm); NIR (850 nm)
• Geeignet für flache, matte und reflektierende Oberflächen

Produktdetails
LUMIMAX® Ringlichter bieten eine konstante, schattenfreie Beleuchtung, optimiert für hochkontrastige Bildgebung. Die Zubehörkits ermöglichen die Anpassung des Blickwinkels und des Oberflächentyps: Das Lens-Array-Kit (90-916) enthält 12°, 31° und 49° Linsenarrays zur Anpassung von Sichtfeld und Arbeitsabstand. Das Dome-Extension-Kit (90-913) verwandelt das Ringlicht in einen stark diffus strahlenden Beleuchter für reflektierende, gekrümmte oder unebene Oberflächen. Das Window-Kit (90-915) enthält Fenster, Diffusor und Polarisator zur Steuerung von Transmission und Blendung. Eine optionale LUMIMAX Control Box (90-883) übernimmt die Leistungsversorgung und Helligkeitsregelung für stabile Beleuchtungsleistung. LUMIMAX® Ringlichter werden in der Elektronikinspektion, Oberflächenfehlererkennung und automatisierten optischen Inspektion eingesetzt.

Anwendungen

• Elektronikinspektion
• Oberflächenfehlererkennung
• Automatisierte optische Inspektion (AOI)

Technische Merkmale / Spezifikationen

• Außendurchmesser: 150 mm (LED-Ringlichter)
• Verfügbare Wellenlängen: Weiß; Blau (470 nm); Grün (528 nm); Rot (625 nm); NIR (850 nm)
• Lens Array Kit: #90-916 (enthält 12°, 31°, 49° Linsenarrays)
• Dome Extension Kit: #90-913 (verwandelt Ring in stark diffuses Beleuchtungsgerät)
• Window Kit: #90-915 (enthält Fenster, Diffusor, Polarisator)
• Optionale Control Box: LUMIMAX Control Box #90-883 (Leistungsmanagement und Helligkeitsregelung)
• Beleuchtungsart: LED-Ring, gleichmäßig / schattenfrei
• Empfohlen für: flache, matte und reflektierende Oberflächen; hochkontrastige Bildgebung
