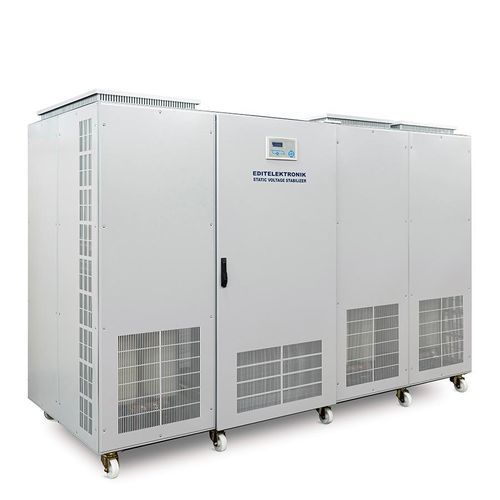

Dreiphasiger Spannungskonstanthalter IMP-R

Thyristorstatischautomatisch

Produktübersicht
Der IMP-Spannungsstabilisator ist ein Gerät zur Regelung und zum Schutz von Wechselspannungen (AC), das kontinuierlich sichere und stabile Spannung für empfindliche industrielle Maschinen und Anlagen liefert. Er korrigiert instabile Netzspannungen und hält den optimalen Spannungswert für elektronische Lasten, um einen zuverlässigen Betrieb kritischer Industriesysteme zu gewährleisten.

Hauptmerkmale

• Automatischer AC-Spannungsstabilisator
• 3200 kVA, 3-Phasen + Neutralleiter
• Volle Leistung bei Nenn-Eingangsspannung (IMP-R Serie)
• Wartungsfreie Thyristor-Technologie
• Niederspannungskorrektur bis zu 60%
• Überspannungskorrektur bis zu 45%
• Ansprechzeit: 20 ms
• Korrekturzeit: 100 ms – 200 ms
• 100% Kapazität bei unsymmetrischen Spannungen und Lasten
• Dauerhafter Schutz gegen Spannungsschwankungen
• Unabhängige Spannungsregelung pro Phase
• Wirkungsgrad > 97%
• Standard-Bedienfeld mit 4x20 LCD-Anzeige
• Elektronischer Überlast- und Übertemperaturschutz
• Niederspannungs-/Überspannungsschutz
• Industriegerechtes Design
• TS EN ISO 9001:2015 zertifiziert

Funktionsweise
IMP-Stabilisatoren injizieren Korrekturspannung in die Lastversorgung über einen in Serie geschalteten Transformator zwischen Netz und Last. Hochgeschwindigkeits-Messschaltungen erkennen Spannungsabfälle und Schwankungen; eine mikroprozessorbasierte Steuerplatine berechnet die erforderliche Korrektur und führt die Spannungseinspeisung über Thyristor-Schalter schnell und präzise durch, ohne bewegliche Teile.

Konstruktions- und Betriebsanmerkungen
IMP-Einheiten werden kundenspezifisch für verschiedene Eingangsspannungen und Verdrahtungskonfigurationen gefertigt (Standard 3-Phasen + Neutralleiter; 3-Phasen-Dreieck auf Anfrage). Thyristor-Schalter bieten schnelle, dauerhafte Regelung ohne Oberschwingungsverzerrung. Optionale interne automatische Bypass- und Wartungs-Bypass-Schalter sind für unterbrechungsfreien Betrieb oder Service verfügbar.

Optionen & Zubehör

• Nicht standardisierte Eingangs-Spannungswerte und -bereiche (anpassbar)
• Nicht standardisierte Ausgangsspannungswerte und Toleranzen (±1%, ±2%, ±3%, ±5%)
• Einstellbare Ausgangsspannung über LCD-Panel (max. ±15%)
• 60-Hz-Option
• Ausgangsschutz MCCB (optional)
• Automatischer unterbrechungsfreier Bypass (optional)
• Isolations-/Autotransformator für Ein-/Ausgang (optional)
• Spezialgehäuse für Innen-/Außenaufstellung und höhere IP-Klassen (IP44 / IP54 / IP65)
• EMV-Filter Ein-/Ausgang (optional)
• Überspannungsableiter / Hochspannungsschutz (Klasse I/II/III nach Bestellung)
• Fernüberwachung & Management-Einheit (browserbasiert, LAN)
• MODBUS RTU Überwachung (RS485)
• Trockenkontakte für EIN-AUS- und automatisierte Bypass-Modi
• Kundenspezifische Anschlussleisten und Sonderzubehör auf Anfrage

DOKUMENTE
IMP-R Englisches Prospekt (Produktkatalog als PDF auf der Anbieter-Website verfügbar)

Technische Daten

• Leistung (kVA): 3200 kVA
• Technologie: Thyristor-Technologie, Hochgeschwindigkeits-Spannungsregelung, wartungsfreies Design
• Thyristor-Konfiguration: 6, 8, 10 T wählbar zur Festlegung der Ausgangsspannungstoleranz
• Nenn-Eingangsspannung: 400 VAC 3-Phasen + Neutralleiter + Schutzleiter (andere Spannungen optional)
• Eingangsspannungsbereich: konfigurierbar bei Bestellung (Standardmodelle XS/S/M/L mit max Bereich -60% / +40% auf Anfrage)
• Eingangsfrequenz: 50 Hz ±5% (60 Hz optional)
• Nenn-Ausgangsspannung: 400 VAC 3-Phasen + Neutralleiter + Schutzleiter (andere Spannungen optional)
• Ausgangsspannungstoleranz: ±1% bis ±5% (optional)
• Überlastfähigkeit: 125% für 1 Minute, 150% für 10 Sekunden, >151% für 0,2 Sekunden (Leistungsabschaltung)
• Ansprechzeit (Messung): 20 ms
• Korrekturzeit: 100 ms - 200 ms
• Wirkungsgrad: >97% (typisch)
• Bedienfeld (Standard): 4x20 LCD-Anzeige mit Schema — zeigt Ein-/Ausgangsspannungen, Last %, Frequenz, Status, Fehlerinfo, Parametereinstellungen
• Touchscreen-Option: 7-Zoll-Farb-Touchscreen (optional)
• Fernverwaltung: browserbasiert über Ethernet (optional); MODBUS RTU über RS485 (optional)
• Schutzfunktionen: elektronische Unter-/Überspannungsschutz, Eingangs-Leistungsschalter (Ausgangs-Leistungsschalter optional), elektronische Überlastschutz, elektronische Übertemperaturschutz (Lüfterkühlung bei 50°C; Abschaltung bei 80°C)
• Überspannungsableiter: Klasse I oder Klasse II optional
• Betriebstemperatur: -10 °C bis +40 °C
• Höhe: bis 1.500 m
• Feuchtigkeit: bis 90% nicht kondensierend
• Akustisches Geräusch: < 55 dB (in 1 m Entfernung, Türen geschlossen)
• Gehäuse / Schutzart: freistehendes modulares Gehäuse, IP21 innen (IP54 und höher, Außentypen optional)
• Lack / Farbe: Epoxy-Polyester Pulverlack - RAL 7035
• Kühlung: Zwangsluftkühlung mit thermostatgesteuertem Lüfter
• Bedienfeldsprachen: drei Sprachoptionen auf Bestellung
• Überwachbare Parameter: Eingangs- und Ausgangsspannungen, Last %, Frequenz, Datum-Uhrzeit, Status, Fehler-/Störungs-Codes
• Änderbare Parameter: Sollwert der Ausgangsspannung (begrenzt), Datum-Uhrzeit
