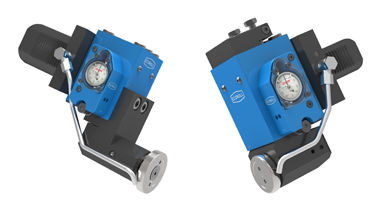

Glattwalzwerkzeug mit Innenverbindung 1µm, HRC max. 45 | EG90

außen

Zur Bearbeitung aller geradlinig begrenzten rotationssymmetrischen Flächen mit anschließenden Radien oder Korbbogen-Übergängen, wie Zylinder, Außenkegel, Planflächen sowie Innenkegel. Es können alle plastisch formbaren Metalle bis zu einer Härte von 45 HRC glattgewalzt werden. Ausgehend von einer geschlichteten Oberfläche können in einem Durchgang Oberflächen mit Rauhtiefen bis Rz < 1 μm erreicht werden. Komplettbearbeitung in einer Aufspannung nach der spangebenden Bearbeitung auf der Drehmaschine oder dem Bearbeitungszentrum. Kurze Hauptzeiten im Vergleich zur abtragenden Bearbeitung. Für den Einsatz auf CNC-gesteuerten Werkzeugmaschinen konzipiert, jedoch mit gleichen Vorteilen auch auf konventionellen Drehmaschinen einsetzbar. Besonders vorteilhaft ist die in Vorschubrichtung fliegend angeordnete Glattwalzrolle, die eine Bearbeitung bis nahe an Schultern und andere Störkanten zulässt. Das Werkzeug besteht im Wesentlichen aus einem Grundkörper, der mit einer spielfreien und reibungsarmen Federanordnung ausgestattet ist. Die Hauptbestandteile des Grundkörpers sind Spannleiste, Werkzeugaufnahme, Zwischenstück und Blattfedern. Das Werkzeug ist in der Normalausführung mit einer Messuhr ausgerüstet. Sonderausführungen: Wegmesseinrichtung. Weitere Bestandteile: Rollkopf, Rollenhalter.
