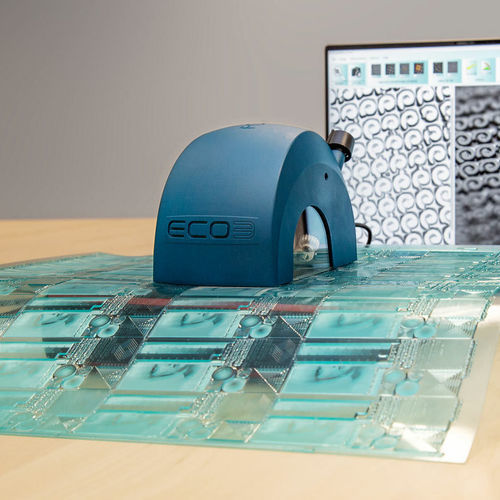

Geometriemesssystem MAGIS FC3D+

3D2Dmit Kamera

MAGIS FC3D+ ist das weltweit einzige Flexodruck-Messgerät, das gleichzeitig die Oberfläche sowie die unteren Bereiche der Rasterpunkte und deren Basis von der Seite erfasst. Zwei Kameras erfassen die Oberfläche und die Flanken der Rasterpunkte, wobei die Seitenkamera dank eines neu entwickelten Verfahrens den gesamten sichtbaren Bereich erfassen kann. Die neue Blendensteuerung der Seitenkamera ermöglicht zudem die exakte Anpassung an die Beleuchtung oder die Anforderungen verschiedener Plattenmaterialien und Raster. Beide Funktionen zusammen ermöglichen es, jeden Punkt im Bild in gestochen scharfer Auflösung darzustellen, feinste Details zu zeigen und eine hohe Messgenauigkeit zu gewährleisten. Technische Daten Punktfläche (%) Flexodruckplatten Punktgröße (Durchmesser in µm/mm) Maskiertes Material, Film Rasterweite (Linien pro cm oder Zoll) Seitenansicht Linienbreite & Winkel Herkömmliche Flexodruckplatten Farbe, mit CMYK-Separation Gummiplatten, außer Schwarz Statistik, Grafik, Datenvergleich Metallrückplatten, teilweise Plattentyp AM, FM, HD Messtechnik Sensor 1,3 MB Analysebereich: ~2 mm² Rasterweite: 30–85 L/cm; 76–216 Lpi Wiederholgenauigkeit: ±0,5 % ISO-Kalibrierziel Stationärer Leuchtkasten, in dem das Gerät geführt wird Optisches System Vollständiger Scan des gesamten 3D-Bildes mit PMAG >4x, Auflösung > 288 L/mm 3D-PMAG: >4x; Auflösung > 228 L/mm für Seitenkamera Individuelle Kontrast- und Helligkeitsregelung der Bilder 2D- und 3D-Kalibrierung in X-Y-Z Lieferumfang MAGIS FC3D+ Kopf mit Software und Dongle (64 Bit) Spezielle Hintergrundbeleuchtung Transportkoffer
