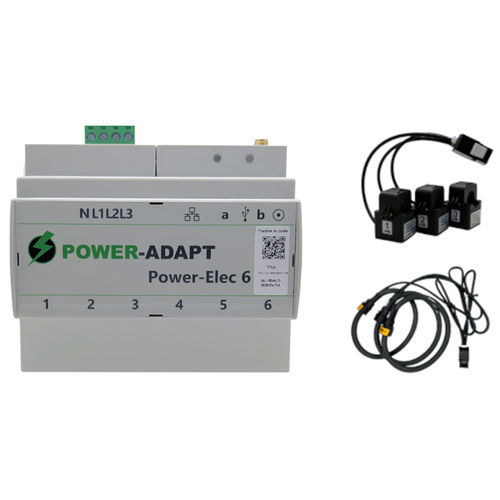

Digitale Messzentrale Power-Elec-6

Power-Elec-6 - LoRaWAN- und Modbus-Mehrkreis-Leistungsmessgerät
Der Power-Elec-6 vereinfacht die Unterzählerung von Strom für Neubauten und Nachrüstungen und unterstützt Anforderungen der ISO 50001 für Energiemanagement.

Hauptfunktionen
Mit 6 RJ45-Eingängen misst das Gerät bis zu 6 dreiphasige Stromkreise oder 18 einphasige Stromkreise (Mischbetrieb möglich). Messgenauigkeit: 1% für Wirkleistung, Spannung, Strom und Leistungsfaktor. Datenübertragung über LoRaWAN oder kabelgebundene Protokolle: Modbus TCP, Modbus RS485 und BACnet IP.

Mehr als einfache Energiemessung

• Elektrische Fehler und Risiken: Erkennung von Mikro-Ausfällen, Spannungseinbrüchen/-anstiegen, Kabelüberhitzung, Spannungs- und Leistungsungleichgewicht, Klirrfaktor
• Überwachung des Betriebszustands: Betriebsstunden und Zyklenzählung, Überlast-Erkennung und Erkennung von Effizienzverlusten

Stromwandler und Rogowski-Spulen
Öffbare Stromwandler und Rogowski-Spulen ermöglichen berührungsfreie Strommessung durch Einklinken um Leiter und sind ideal für Nachrüstungen. Sie werden als Kits zu je 3 geliefert und per RJ45-Kabel an den Power-Elec-6 angeschlossen. Kits enthalten ein 2,5 m RJ45-Kabel und optional einen DIN-Schienen-Adapter (ausgenommen flexible Rogowski-Kits). Öffbare Wandler passen an alle Leiterquerschnitte und können in Schränken mit begrenztem Platz installiert werden.

Einfache Installation
Kompakte Bauform: 6 DIN-Module gegenüber 24 für sechs separate dreiphasige Zähler. Eine einzige Spannungsversorgung misst bis zu 6 Abgänge. Der Einsatz von CTs oder Rogowski-Spulen vermeidet das Abklemmen von Leitern an den Schaltern bei der Installation.

Einfache Konfiguration
Konfiguration per Laptop oder Smartphone über Wi‑Fi. Einfache Benutzeroberfläche zur schnellen Einrichtung aller Anschlussparameter. Der PE6 stellt Fresnel-Diagramme zur Diagnose von CT- und Rogowski-Installationsfehlern bereit und ermöglicht die Umkehrung der CT-Polung zur Korrektur von Installationsfehlern. Kommunikationsprotokolle wie LoRaWAN lassen sich mit einem Klick aktivieren.

Einfache Visualisierung
Nach der Konfiguration zeigt der PE6 alle Messwerte in Echtzeit auf seiner Wi‑Fi-Oberfläche an (Strom, Spannung, Wirkleistung/Blindleistung, Leistungsfaktor). Die Oberfläche kann mit dem PE-TAB Display verwendet werden, um den Power-Elec-6 in eine Echtzeit-Überwachungseinheit zu verwandeln.

Technische Daten / Spezifikationen

• Modell: Power-Elec-6
• Marke: Eco-Adapt
• Eingänge: 6 RJ45-Eingänge
• Messbare Kreise: bis zu 6 dreiphasige Kreise oder 18 einphasige Kreise (Mischbetrieb möglich)
• Genauigkeit: 1% für Wirkleistung, Spannung, Strom und Leistungsfaktor
• Kommunikationsprotokolle: LoRaWAN, Modbus TCP, Modbus RS485, BACnet IP
• Erweiterte/Expert-Messungen: Mikro-Ausfälle, Spannungseinbruch/-anstieg, Kabelüberhitzung, Spannungs- und Leistungsungleichgewicht, Klirrfaktor
• Überwachung Betriebszustand: Betriebsstunden, Zyklenzählung, Überlast-Erkennung, Erkennung von Effizienzverlusten
• CT / Rogowski-Unterstützung: Kits zu 3, Verbindung via RJ45; Kits mit 2,5 m RJ45-Kabel; DIN-Schienen-Adapter verfügbar (ausgenommen flexible Rogowski-Kits)
• Installationsfläche: 6 DIN-Module
• Konfigurationsoberfläche: Wi‑Fi für Laptop/Smartphone; Fresnel-Diagnostik; CT-Polungsumkehr
• Visualisierung: Echtzeit-Anzeige von Strom, Spannung, Wirkleistung/Blindleistung und Leistungsfaktor; kompatibel mit PE-TAB
• Expert-Modus: aktiviert erweiterte Messungen von elektrischen Fehlern und Betriebsbedingungen
