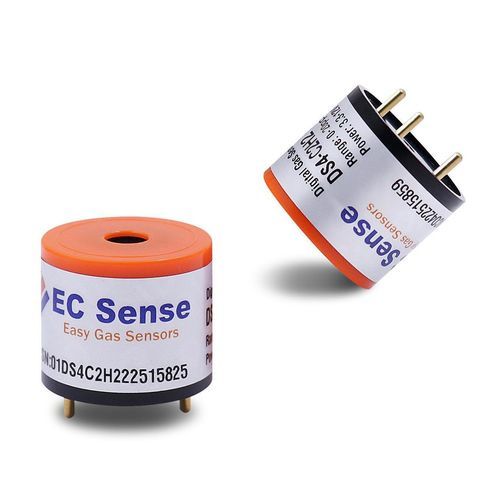

Smarter Gassensor DS4

SO2H2SNH3

Übersicht
Das digitale Gassensor-Modul DS4 von EC Sense ist ein kompaktes, energieeffizientes Modul auf Basis gedruckter Festpolymer-elektrochemischer Technologie. Für industrielle, IoT- und portable Anwendungen ausgelegt, integriert der DS4 einen Mikroprozessor, einen hochpräzisen ADC und On-Board-Algorithmen für energiesparende Dauerüberwachung bei minimalem Wartungsaufwand. Das Modul ist werkseitig vorkalibriert und benötigt kein Vorheizen.

Technologie
Der DS4 verwendet eine elektrochemische Zelle mit festem Elektrolyt (gedrucktes Polymer) und drei Edelmetallelektroden hinter einer porösen Membran. Das Festpolymer-Design verringert Leckagerisiken und verbessert Stabilität sowie Lebensdauer in feuchten oder extremen Temperaturbedingungen. Gasdiffusion in die Zelle erzeugt einen proportionalen Strom zur Konzentration.

Erweiterte Funktionen

• Mikroprozessor integriert, hochpräziser ADC und eingebettete Algorithmen
• Betriebsspannung: 3,3–12 V DC (5 V empfohlen); Modul unterstützt weiten Bereich
• Betriebstemperatur: -40 °C bis +55 °C (keine Temperaturkompensation erforderlich)
• Niedriger Stromverbrauch mit konfigurierbaren Sleep/Wake-Modi für Batterie-/IoT-Geräte
• Kein Vorheizen erforderlich; schnelle Reaktionszeit und sehr gute Linearität
• Langfristige Nullpunkstabilität und Anti-Vergiftungs-Design für konstante Feldleistung
• Kompakte Industrieabmessungen Serie 4, zylindrisches Design für einfache Integration
• RoHS-konform; intrinsische Sicherheit angegeben (EX ia IIC T6 Ga)

Integration und Datenverarbeitung
Der DS4 bietet eine UART-Digitalschnittstelle (3,3 V, Half-Duplex Ein-Bus-Modus) zur einfachen Anbindung an Mikrocontroller und IoT-Systeme. Evaluierungs-Kits und Testwerkzeuge (UART oder RS485 zu USB) unterstützen skalierbare Tests und Massenkalibrierprozesse.

Kalibrierung und Genauigkeit
Jedes Gerät ist werkseitig gaskalibriert und Kalibrierdaten sind im Mikroprozessor des Moduls gespeichert, um Plug-and-Play-Bereitstellung zu ermöglichen. Die werkseitige, diffusionsbasierte Kalibrierung bildet reale Bedingungen ab und verbessert die Feldgenauigkeit. Pumpensysteme können je nach Gerätekonfiguration eine Sekundärkalibrierung erfordern.

Integrierte Intelligenz und Servicefreundlichkeit

• Selbsterkennung: automatische Identifikation des Gas-Typs und des Messbereichs
• Benutzerdefinierte ID/Verschlüsselungscodes zur eindeutigen Identifikation und zur Reduzierung von Konfigurationsfehlern
• Servicefreundlich: Hot-Swap-fähiges Design, Offline-Kalibrierprotokolle und Werksreset zur Minimierung von Ausfallzeiten und Exposition während Wartungsarbeiten

Zertifizierungen & Konformität
Die Angabe der intrinsischen Sicherheit (EX ia IIC T6 Ga) und die RoHS-Konformität ermöglichen den Einsatz in anspruchsvollen und potenziell explosionsgefährdeten Bereichen.

Technische Spezifikationen

• Modell: DS4
• Technologie: Gedruckter Festpolymer-elektrochemischer Sensor mit drei Elektroden und poröser Membran
• Gas-Kombinationen / Messbereich / Auflösung / Ansprechzeit: siehe Produktdatenblatt
• Ausgang: UART 3,3 V Half-Duplex Ein-Bus-Modus
• Betriebsspannung: 3,3 – 5 V DC (5 V empfohlen); Modul unterstützt bis zu 12 V
• Betriebstemperatur: -40 °C bis +55 °C
• Betriebsfeuchte: 15 bis 95 % rF, nicht kondensierend
• Gewicht (mit Sensor): 4,56 g
• Abmessungen (mit Sensor): 21,2 x 20 x Ø18 mm
• Design: Kompakte Industrieabmessungen Serie 4, zylindrisches Format
• Stromsparmodi: Sleep/Wake-Funktionalität geeignet für IoT-/Batterieanwendungen
• Wartung: Hot-Swap-fähig, Offline-Kalibrierprotokolle und Werksreset verfügbar
• Kalibrierung: Werkseitig vorkalibriert; Kalibrierdaten im Mikroprozessor des Sensors gespeichert
• Anti-Vergiftungs-Design und lange Lebensdauer; festes Elektrolyt zur Vermeidung von Leckagen
• Zertifizierungen: Intrinsische Sicherheit EX ia IIC T6 Ga; RoHS-konform
• Garantie: 1 Jahr
