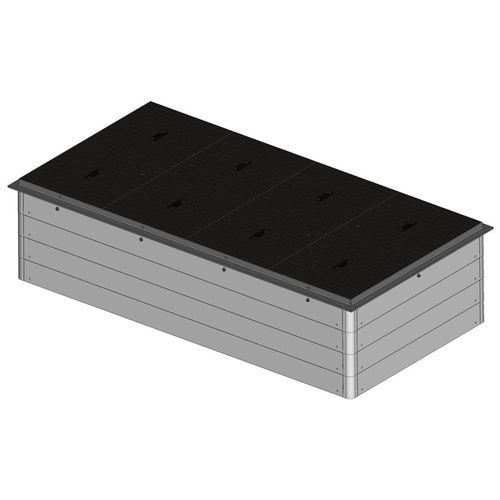

Abzweigdose für Untergrund CT S5 series

StahlGFKfür Kabel

Produktübersicht
Kabelverteilungskasten KVK S5 aus GFK mit tragendem Stahlrahmen (G.A.C.) und GFK-Abdeckungen mit ineinandergreifenden Ringen. Nutzmaße (innen) 2500×1200 mm. Höhe standardmäßig 600 mm; kundenspezifische Höhen auf Anfrage möglich. Belastungsklassen: A15 (1,5 t), B125 (12,5 t), C250 (25 t).

Abmessungen
Nutzlänge: 2500 mm
Nutzbreite: 1200 mm
Außenlänge: 2600 mm
Außenbreite: 1300 mm

Material / Oberfläche
Werkstoff: Polyester glasfaserverstärkt (GFK)
Tragrahmen: G.A.C.-Stahlrahmen
Abdeckungen: GFK-Abdeckungen mit ineinandergreifenden Ringen
Farbton: Betongrau, RAL 7023

Verfügbare Ausführungen & Belastungsklassen

• KVK S5 A15 — Klasse A15 — 1,5 t
• KVK S5 B125 — Klasse B125 — 12,5 t
• KVK S5 C250 — Klasse C250 — 25,0 t

Hinweis
Höhe: Standard 600 mm; kundenspezifische Höhen und Maßanpassungen möglich. Für jede Ausführung sind technische Datenblätter verfügbar.

Charakteristiken / Technische Spezifikationen

• Modell: KVK S5
• Aufbau: Modulare Ausführung mit ineinandergreifenden GFK-Ringen
• Nutzmaße (L×B): 2500 × 1200 mm
• Außenmaße (L×B): 2600 × 1300 mm
• Höhe: 600 mm (Standard) oder kundenspezifisch
• Werkstoff: GFK (Polyester glasfaserverstärkt)
• Tragrahmen: Stahlrahmen (G.A.C.)
• Abdeckungen: GFK mit ineinandergreifenden Ringen
• Farbton: Betongrau (RAL 7023)
• Belastbarkeiten: 1,5 t (A15), 12,5 t (B125), 25,0 t (C250)
• Varianten: KVK S5 A15, KVK S5 B125, KVK S5 C250
• Dokumentation: Produktdatenblätter (PDF) pro Variante
