Laser-Ausrichtsystem Easy-Laser® Wind

WelleTurbinenfür drehende Maschinen

Die Easy-Laser® Wind Wellen-Justagesysteme sind für die präzise Ausrichtung von Windturbinen-Antrieben entwickelt. Sie ermöglichen die Ausrichtung von Getriebe und Generator selbst bei entferntem Kupplungselement und gesperrtem Rotor und sind für Montage sowie wiederkehrende Wartungsarbeiten im Feld vorgesehen, somit geeignet für Serviceunternehmen.

Übersicht

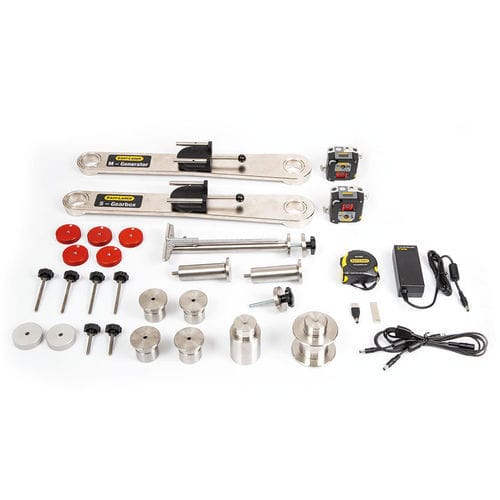

• Halter-Kits erlauben die Ausrichtung von Getriebe und Generator bei entfernter Kupplung und gesperrtem Rotor und erfüllen Sicherheitsanforderungen vieler Turbinenhersteller.
• Die Systeme unterstützen sowohl die Erstmontage als auch die laufende Feldwartung und passen zu mehreren Antriebsstrangmodellen führender OEMs.
• Messgeräte und Display können zusammen mit Halter-Kits geliefert werden, oder das Installationskit kann als reines mechanisches Halter-Kit geliefert werden, falls der Anwender bereits Messgeräte und Display besitzt.

Systeme für Wellenvermessung bei gesperrtem Rotor

• Vestas-Lösung: drei separat erhältliche Kits — ein allgemeines Installationskit, ein ergänzendes Servicekit für kleinere Turbinen und ein Upgrade-Kit. Das Installationskit ist als mechanisches Halter-Kit ohne Messgeräte und Display erhältlich. Kompatibel mit Messgeräten der E- und XT-Serie.
• Siemens Gamesa-Lösung: umfasst ein Kit mit Display und Messgeräten der E-Serie sowie Halterungen für Messungen bei montierter Kupplung und ein separates Halter-Kit (für E- und XT-Serie) für Messungen bei demontierter Kupplung. Kits einzeln oder als Paket erhältlich.

Wellenvermessung bei drehender Welle

• Zur Ausrichtung bei montierter Kupplung muss die Welle drehbar sein (z. B. per Servoantrieb) und sicher per Bremse angehalten werden können.
• Das Messprogramm EasyTurn ist in allen Easy-Laser-Systemen enthalten und benötigt nur eine minimale Wellenrotation zur Bestimmung des Ausrichtungszustands.
• Standardlösungen für drehende Wellen umfassen Easy-Laser® XT660 Shaft SG1 (Version mit Haltern für Siemens Gamesa) und Easy-Laser® XT660 Shaft WMB (Version mit Haltern für mehrere Marken und Modelle).

Downloads

• Produktbroschüre in mehreren Sprachen verfügbar unter Downloads: XT Wind turbine shaft alignment brochure (Englisch, Deutsch, Französisch, Spanisch, Portugiesisch, Finnisch, Russisch).

Technische Spezifikationen

• Entwickelt für die Ausrichtung von Getriebe und Generator von Windturbinen bei demontierter Kupplung und gesperrtem Rotor.
• Kompatible Messgeräte: E- und XT-Serie (Kits und Messgeräte können zusammen oder getrennt geliefert werden).
• Spezielle Halter-Kits für bestimmte Hersteller: Schnittstellenflansche für Vestas und Siemens Gamesa.
• Vestas-Angebot: Installationskit, ergänzendes Servicekit, Upgrade-Kit; Installationskit kann als reines mechanisches Kit geliefert werden.
• Siemens Gamesa-Angebot: E-Serien-Kit mit Display und Messgeräten sowie optionale Halter-Kits für Messungen bei montierter oder demontierter Kupplung.
• EasyTurn Messprogramm enthalten für Messungen mit minimaler Rotation.
• Für Montage und Wartung im Feld vorgesehen; geeignet für Serviceunternehmen und verschiedene Turbinenmodelle.
