Permanente Warnleuchte IS-L101L

FlashLEDDC

Produktbeschreibung

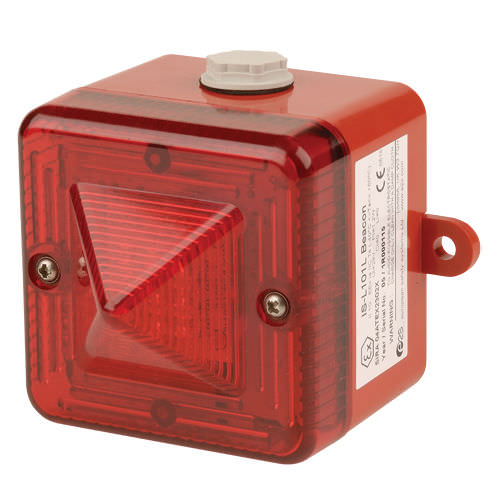

Das IS-L101L ist eine eigensichere, feldmontierbare LED-Kennleuchte, die ein helles, blinkendes Warnsignal abgibt.

Anwendung und Funktion
Das Gerät kann eigenständig betrieben oder mit dem akustischen Signalgeber IS-A105N kombiniert werden. Kombinierte Einheiten können eine gemeinsame Zenerbarriere oder einen galvanischen Isolator nutzen und zusammen gekoppelt oder getrennt montiert werden. Mit dem IS-A105N ist die Alarmakzeptanzfunktion verfügbar: Durch Schließen eines externen Kontakts (z. B. Druckschalter) kann der Bediener den Alarm für eine voreingestellte Zeit zwischen 5 Sekunden und 2 Stunden stummschalten. Besteht die Alarmbedingung nach Ablauf der Zeit weiterhin, wird der Signalgeber erneut aktiviert.

Eigenschaften

• Eingangsüberlast- und Rückstromschutz
• Prismatische Linse optimiert die Wirkung der L.E.D.
• Für Bergbauanwendungen zugelassen

Zulassungen

• ATEX-Zertifikat: SIRA 04ATEX2302X
• IECEx-Zertifikat: IECEx SIR 04.0039X
• FM zugelassen
• GOST-R-Zertifikat: POCC GB.JB05.B03365

Codierung
ATEX / IECEx / FM: II 1G Ex ia IIC T4 Ga (-40ºC ≤ Ta ≤ +60°C). I M1 Ex ia I Ma (-40ºC ≤ Ta ≤ +60°C). IS Class I, Zone 0, AEx ia IIC T4 Ta = +60°C. IS Class I, Division 1, Groups A, B, C, D T4. Ex EAC: 0ExiaIICT4 IP65 -40° to +60°C.

Hinweis
Die IS-L101L kann mit dem eigensicheren Signalgeber IS-A105N zur IS-AL105NL kombiniert werden.

Technische Daten

• Modell: IS-L101L
• Teilenummer: 1-11-020
• Lichtquelle: Array aus 6 hochintensiven L.E.D.s
• LED-Farben: Rot, Bernstein, Blau, Grün und Weiß (Blaue/Grüne/Weiße Versionen mit klarer Linse)
• Standalone-Blinkrate: 2 Hz (2 Doppelblitze/s)
• Effektive Intensität: 48 cd* (gemessen bez. I.E.S.)
• Mit IS-A105N: Ein = 1 Hz (1 Doppelblitz/s); Stumm = 2 Hz (2 Doppelblitze/s - Alarm akzeptiert)
• Versorgungsspannung: 16-28 VDC über Zenerbarriere oder galvanischen Isolator
• Stromaufnahme: Standalone 25 mA typisch; Mit IS-A105N 35 mA typisch
• Schutzart: IP66
• Betriebsart: Dauerbetrieb
• Gehäusematerial: UL94V0 & 5VA FR ABS & PC
• Gehäusefarbe: RAL3000 Rot oder RAL7038 Grau
• Befestigungen: Edelstahl
• Kabeleinführungen: 2 x M20, geliefert mit Verschlussstopfen
• Anschlüsse: 0,5 bis 2,5 mm²
• Betriebstemperatur: -40° bis +60°C
• Lagerungstemperatur: -40° bis +70°C
• Relative Luftfeuchte: 95% bei 20°C
• Gewicht: 0,40 kg (0,88 lbs)
• Kann von jeder zertifizierten Zenerbarriere oder galvanischen Isolator gespeist werden, deren Ausgangsparameter folgende Werte nicht überschreiten: Uo 28 VDC, Io 660 mA, Po 1.2 W
