Infrarotkamera-Thermographsystem

Übersicht

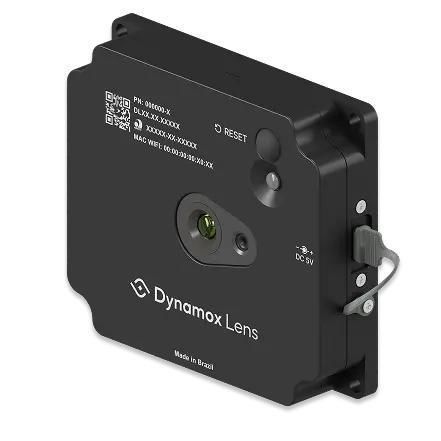

Dynamox Lens ist ein industrieller Thermografiesensor für die kontinuierliche 24/7-Temperaturüberwachung von Anlagen. Er misst berührungslos und liefert geplante sowie bedarfsabhängige Thermogramme mit synchroner Sichtbildaufnahme zur schnellen Identifikation heißer Komponenten.

Hauptfunktionen

• Kontinuierliche Thermografie mit konfigurierbaren geplanten Aufnahmen und On-Demand-Anfragen.
• Gleichzeitige Sichtbildaufnahme für hybride thermo+sichtbare Inspektion und präzise Lokalisierung von Hotspots.
• Einstellbare Überlagerung zwischen thermischen und sichtbaren Bildern zur genauen Bestimmung von Anschlüssen, Kabeln oder Leistungsschaltern.
• Automatischer Upload von Bildern und Telemetrie zur Dynamox-Plattform (erfordert DynaGateway LTE- oder IoT-Verbindung).
• Korrelation von Thermogrammen mit Vibrationen- und Temperaturdaten in der Plattform für konsolidierte Diagnose und historische Nachverfolgung.
• Erzeugung technischer PDF-Berichte aus dem Analysebildschirm mit Aufnahmen, Farbpaletten, Messbereichen, Anmerkungen und Temperaturskalen.

Anwendungsbereiche

• Thermografische Überwachung von Sammelschienen, Leistungsschaltern und Kabelklemmen.
• Kontinuierliche Überwachung von Anlagen an gefährlichen oder schwer zugänglichen Orten.
• Feste Überwachung von Schaltschränken, Verbindungen und anderen Industrieanlagen, die automatisierte thermische Überwachung benötigen.

Vorteile

• Beseitigt Inspektionsblinden Flecken durch kontinuierliche Überwachung.
• Verringert die Exposition des Personals gegenüber Gefahren, indem manuelle Kontrollen minimiert werden.
• Verbessert die Diagnosegenauigkeit durch hybride thermische + sichtbare Bilder zur präzisen Identifikation defekter Komponenten.
• Ermöglicht geplante Wartungen anstelle von Notabschaltungen durch Früherkennung und thermische Historie.
• Stellt eine thermische Historie zur Unterstützung von Wartungsentscheidungen und Rückverfolgbarkeit bereit.

FAQ - Kurz

• Wozu dient es: Karten der Infrarotstrahlung erstellen, um Temperaturunterschiede aufzudecken und ungewöhnliche Erwärmungen in elektrischen Komponenten zu identifizieren.
• Unterschied zu Punkt-Sensoren: Thermografiesensoren erfassen ein komplettes Wärmebild (viele Punkte) in einem Bild vs. eine Einzelpunktmessung.
• Automatisierung: Die thermische Inspektion kann automatisiert werden; Bilder und Telemetrie werden drahtlos an die Plattform zur Analyse und Speicherung gesendet.
• Gateway-Anforderung: Ja — Bilder und Telemetrie werden über ein DynaGateway LTE oder IoT an die Dynamox-Plattform geliefert; ein Gateway kann mehrere Dynamox-Geräte versorgen.

Technische Daten

• Abmessungen: 99,1 mm × 87,2 mm × 23 mm
• Gewicht: 315 g
• Montage: Verschraubte oder magnetische Basis
• Stromquelle: Wiederaufladbare Batterien
• Stromversorgung: 5 V DC - 2 A
• Telemetry-Intervall (konfigurierbar): 1 min bis 60 min
• Thermogramm-Intervall: 1 pro geplantem Zyklus; On-Demand-Anfragen jederzeit möglich
• Temperaturbereich (wählbar): -20 °C bis 550 °C
• Auflösung: 256 × 192 px
• Sichtfeld: 90° × 73,7°
• Objektabstandsbereich: 0,3 bis 3,5 m
