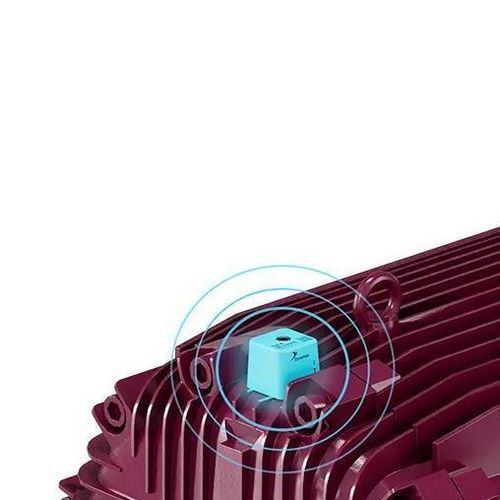

MEMS-Schwingungssensor DynaLoggers

für die Maschinen-Zustandsüberwachungfür Maschinenwartungfür die Automation

Produktübersicht
Intelligente IoT-Funk‑Sensoren für die Überwachung von Schwingung und Temperatur, entwickelt für Predictive Maintenance an industriellen rotierenden Anlagen. Präzise Online‑Überwachung zur Steuerung von Wartungsprozessen, Erhöhung der Betriebssicherheit und Vermeidung ungeplanter Ausfälle. Geräte für raue Umgebungen und klassifizierte Bereiche zertifiziert.

Hauptmerkmale

• Drahtlose Überwachung von Schwingung und Temperatur
• Gleichzeitige dreiachsige Messung mit hoher Auflösung in Frequenz und Amplitude
• Mehr als 40 Telemetrie‑Metriken über verschiedene Frequenzbänder
• Niedriges Spektralrauschen und einsetzbar bei niedrigen Drehzahlen
• Schutzarten: IP66 / IP68 / IP69K
• Ex‑zertifizierte Varianten für explosionsgefährdete Bereiche
• Langlebige Batterie und interner Speicher für lokale Datenerfassung
• Modelle für feste Installation und tragbare Messungen verfügbar

Verfügbare Modelle & tragbare Option

• DynaLoggers‑Serie — feste IoT‑Sensoren für kontinuierliche Überwachung (verschiedene Modellvarianten für unterschiedliche Frequenzbereiche und Telemetrieanforderungen)
• TcAg‑Sensor — Temperatur + dreiachsige Telemetrie (Temperatur und dreiachsige Beschleunigung)
• TcAs‑Sensor — Temperatur, dreiachsige Telemetrie und Spektralanalyse
• HF+ / HF+s Sensoren — Hochfrequenzsensoren für Spektralanalyse (erweiterter Frequenzbereich bis ~13 kHz bei HF+ Varianten)
• DynaPortable — tragbarer Sensor mit Magnetfuß für predictive routes und Inspektionsrunden

Erfassung — typische Fehlerbilder

• Überhitzung / zu hohe Temperatur
• Anormale Schwingungen
• Unwucht
• Wellen‑Fehlstellung
• Lockern
• Pumpenkavitation
• Elektrische Defekte (z. B. Überwachung der elektrischen Signatur)
• Zahnraddefekte
• Lager mit fortgeschrittenen Ausfällen
• Lager mit anfänglichen Ausfallstadien

Betrieb / Einsatz

• Installation: Ex‑zertifizierte Sensoren (IP66 / IP68 / IP69K) verschraubbar oder klebbar; ausgelegt für raue Bedingungen.
• Datenerfassung: Daten können über eine mobile App (tragbare Route) erfasst oder automatisch und remote über Gateways zur kontinuierlichen Erfassung übertragen werden.
• Analyse & Verwaltung: Überwachungsstellen einrichten und zugreifen, Daten auf der Dynamox Plattform visualisieren und mit erweiterten Tools analysieren, um Wartungsmaßnahmen zu steuern.

Anwendungen & Skalierbarkeit
Anwendbar an rotierenden Maschinen in Branchen wie Bergbau, Energie, Zellstoff & Papier, Fertigung, Schienenverkehr und Schwermontage. Sensoren und Plattform ermöglichen skalierbare Großinstallationen zur Überwachung sowie routenbasierte Inspektionen für Wartungsdienstleister.

Zertifizierungen & Schutz
Geräte mit Schutzarten IP66, IP68 und IP69K; Ex‑zertifizierte Optionen für gefährdete/klassifizierte Bereiche verfügbar. Entwickelt für dauerhaften Betrieb unter widrigen Bedingungen.

Gemeinsame Merkmale (alle Modelle)

• MEMS‑Beschleuniger
• Interner Speicher für lokale Datenpufferung
• Langlebige Batterie für batteriebetriebene Einheiten
• Mehrere Telemetrie‑Metriken und Spektralanalyse‑Fähigkeit (Frequenzbereiche modellabhängig; einige Modelle unterstützen bis ~13 kHz)

Eigenschaften / technische Spezifikationen

• Messarten: Temperatur; dreiachsige Beschleunigung; spektrale Metriken
• Telemetrie: drahtloses IoT (device-to-gateway / device-to-cloud via Gateways oder mobile App für den portablen Einsatz)
• Schutzart: IP66 / IP68 / IP69K
• Zertifizierungen: Ex (für Varianten für klassifizierte Bereiche)
• Spektraler Frequenzbereich: modellabhängig (Beispiele: bis 2,5 kHz für Basismodelle; bis ~13 kHz für HF+ Modelle)
• Gleichzeitige dreiachsige Erfassung mit hoher Auflösung in Frequenz und Amplitude
• Interner Speicher: Onboard‑Speicher für Telemetrie‑Buffer und Routendaten
• Stromversorgung: langlebige Batterien für autonomen Betrieb (modellabhängig)
• Montage: fest (Schraube / Klebstoff) oder portabel mit Magnetfuß
• Typische Telemetrie‑Metriken: >40 Metriken über Frequenzbänder (Geschwindigkeit, Beschleunigungsbänder, RMS, Kurtosis, Crest‑Factor, Temperatur, etc.)
