Pneumatische Förderanlage / in verdichteter Phase HDV 8000

SaugkontinuierlichPulver

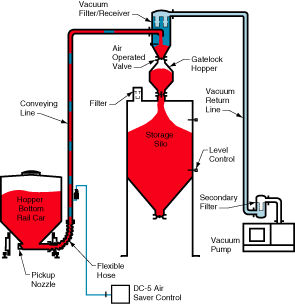

Kontinuierliches Dichtphasen-Vakuumsystem Das HDV 8000 Vakuumkonzept-Fördersystem ist ein kontinuierliches Vakuum-Fördersystem mit hoher Druckleistung und niedriger bis mittlerer Geschwindigkeit in dichter Phase. Es wird im Allgemeinen zur Förderung von Materialien mit niedriger bis hoher Dichte, bröckeligen und abrasiven Materialien und/oder anderen Materialien verwendet, bei denen ein Abbau oder Abrieb ein Problem darstellt. Beispiele hierfür sind Kunststoffpellets, Frühstückszerealien, Kristallzucker, Salz, Kaffeebohnen, Pintobohnen, Fertigwaschmittel, pelletierter Ruß und Quarzsand. Typische Fördergeschwindigkeiten liegen bei 50 bis 800 Fuß pro Minute (0,25 m bis 4 m/sec) und Vakuumförderdrücken von bis zu 737 mm (29 Zoll) Quecksilber (hg). Das Material wird mittels Vakuum kontinuierlich in die Förderleitung eingespeist. Die DC-5 Air Saver-Technologie wird eingesetzt, um den Druck der Versorgungsluft, die von einer Hochdruck-Vakuumpumpe geliefert wird, zu minimieren und zu optimieren. Das System umfasst eine Vakuumsaugdüse, eine Vakuumförderleitung, DC-5 Air Saver-Steuerungen, einen Vakuumfilterempfänger, einen Sekundärfilter und eine Vakuumpumpe. Für Anwendungen mit kontinuierlicher Förderung ist am Auslass des Vakuumreceivers ein Schleusentrichter mit einem Einlass- und Auslassventil installiert.
