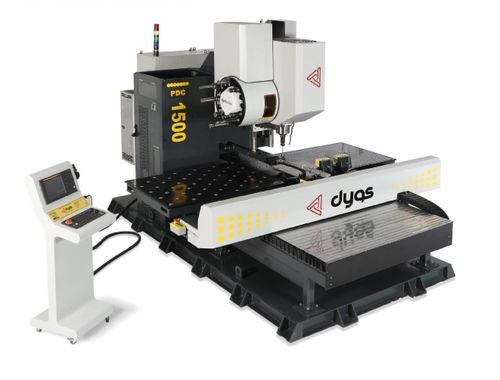

CNC-Bohrzentrum PDC

vertikal3-Achsfür Platten

Allgemeine Informationen

• Integration mit Fanuc Oi-MFP CNC-Steuerung für industrielle Bohr- und Bearbeitungszyklen
• Gefertigt aus hochfestem Stahl, geschweißte Baugruppen wärmebehandelt
• Sandgestrahlte und lackierte Oberflächen für industrielle Umgebungen
• Blechstärken 6 mm bis 80 mm werden auf Transferkugeln über hydraulische Spannvorrichtungen bewegt
• Bearbeitungen: Bohren, Gewindeschneiden, Fasen, Anreißen, simultanes Fräsen und optionaler Versenkenboden mit hoher Genauigkeit
• Linearschienen und Kugelgewindetriebe permanent geschmiert durch automatische Schmieranlage
• MQL-Kühlung liefert Innen- und Außenkühlung der Werkzeuge durch die Spindel
• Renishaw Werkzeug-/Werkstückvermessung reduziert Rüst- und Bedienerfehler
• Verminderte Beanspruchung und längere Wartungsintervalle für Aufspannfläche und Werkzeuge
• Optionaler Späneförderer und bedienerfreundliches CAM-System verfügbar
• CE-zertifiziert

Technische Daten
MASCHINENTYP: PDC-1500 / PDC-1000
Steuerung: Fanuc Oi-MFP
Bohraggregat: 1 vertikale Einheit
Spindelleistung: 22 kW
Spindeldrehmoment: 280 Nm
Spindeldrehzahl: 10–4.000 U/min
Werkzeugaufnahme: BT40
Blechdicke (min / max): 6 mm / 80 mm
Bohrleistung max.: Ø40 mm
Gewindeleistung: M8 – M24
Achsengeschwindigkeit X / Y: 20 m/min
Achsengeschwindigkeit Z: 15 m/min
Automatischer Werkzeugwechsler (ATC): 16 Werkzeuge
Beispiel Materialgrößen: bis zu 1000x1500x65 mm (weitere Größen verfügbar)
Materialgewicht Beispiel (max): bis zu 760 kg
Maschinengewicht Beispiele: PDC-1500 ≈ 7.400 kg; PDC-1000 ≈ 6.600 kg
Maschinenabmessung Beispiel (PDC-1500): 5270x5600x2700 mm

Wesentliche Merkmale

• Hauptmodell: PDC-1500
• Alternativmodell: PDC-1000
• Fanuc Oi-MFP Steuerung
• Spindel 22 kW, 280 Nm, 10–4.000 U/min
• BT40 Werkzeugaufnahme mit 16-fach ATC
• Blechdickenkapazität: 6–80 mm
• Bohrung max. Ø40 mm; Gewinde M8–M24
• Achsengeschwindigkeiten: X/Y 20 m/min, Z 15 m/min
• Renishaw Vermessung, automatische Schmierung und MQL-Kühlung

Optionen und Konformität

• Optionaler Späneförderer
• Optionales bedienerfreundliches CAM-System
• Optionaler Versenkenboden
• CE-zertifiziert für den industriellen Einsatz
