CNC-Bearbeitungszentrum / 3-Achs 3BDC

vertikalBT 40Bohr

Übersicht

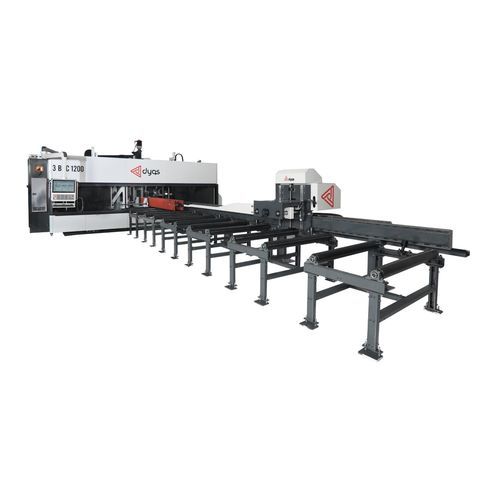

Die 3BDC-1200 ist ein CNC-Bearbeitungszentrum für Trägerprofile, ausgelegt für leistungsstarkes Bohren und Bearbeiten von Stahlprofilen. Die Maschine kombiniert eine bewegliche Brücke, FANUC-Steuerung und Servoantriebe für präzise, reproduzierbare Positionierung.

Hauptmerkmale

• Bewegliche FANUC-Steuereinheit für ergonomische Programmierung und Bedienung
• Alle Achsen mit FANUC-Servomotoren und Planetengetriebe angetrieben
• Vorgespanntes Kugelgewindetrieb und geschweißter Stahlrahmen für Dimensionsstabilität
• Bewegliche Brücke für schnelle und präzise Spindelpositionierung
• Hydraulische Spannvorrichtungen für sichere Werkstückfixierung
• Spindel ausgelegt für schnellen Werkzeugwechsel und stoßfest
• 6-fach Werkzeugwechsler (ATC) pro Spindel
• Werkzeugaufnahme BT40 mit Kühlmittelführungen; Werkzeugkühlung MQL
• Zuführ- und Abführförderer je 12 m; zentrale Schmierung serienmäßig

Technische Daten

• Maschinentyp: 3BDC-1200
• Steuerung: FANUC iH/PRO 21,5 Zoll Farb-LCD Touchpanel
• Bohraggregate (vertikal): 1
• Bohraggregate (horizontal): 2
• Bohrdurchmesser: 10–40 mm
• Spindeldrehzahl: stufenlos 50–4000 U/min
• Spindelmotorleistung: 22 kW (280 Nm)
• Antrieb: vorgespanntes Kugelgewindetrieb / Mutter-System
• Automatischer Werkzeugwechsler: 6 Stationen pro Spindel
• Förderlängen Zuführung/Abführung: 12 m / 12 m
• Zentrale Schmierung: Standard
• Werkzeugkühlsystem: MQL (Minimum Quantity Lubrication)
• Gewicht pro laufendem Meter: 750 kg
• Gewindeschneidwerkzeug (optional): M10–M24 mit Spezialsatz
• Profilbreite × -höhe: 1200 × 500 mm
• Werkzeugaufnahme: BT40 (mit Kühlmittelführungen)
• Werkstückbewegung: Servomotor + Planetengetriebe
• Profilmesssystem: Standard
• Maschinenmaße (L×B×H): 2250 × 7230 × 3295 mm
• Anschlagmarkierung (Scribe): Standard
• Späneförderer: optional

Optionen

• Integration Kappsägeband (Gehrungsbandsäge) optional
• Späneförderer (optional)
• Gewindewerkzeug-Set M10–M24 (optional)
• Kundenspezifische Vorrichtungen und Spannlösungen

Anwendungen

• Serienbohrung und -bearbeitung von Stahlprofilen
• Fertigung von Rahmen, Trägern und Fachwerken
• Vorbereitung von Bauteilen für Schweiß- und Montageprozesse
• Produktion für Bauwesen, Schwermaschinenbau und Infrastruktur
