Klemmverbinder 13500 series

Produktbeschreibung

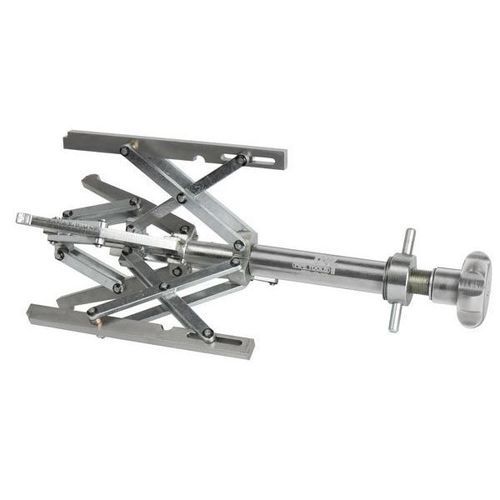

Die Innenzentriervorrichtung ISEC ist für die präzise Innenzentrierung beim Verschweißen von Flanschen an Rohrbögen und Codos ausgelegt. Die manuelle Spannvorrichtung ermöglicht kontrolliertes Positionieren, verkürzt die Vorbereitungszeit und verbessert die Passgenauigkeit bei Rohrfertigung und Schweißarbeiten.

Hauptmerkmale

• Zum Spannen von Rohren oder Flanschen an Bögen geeignet
• Bereich ID: 2,25–20,4″ (56–520 mm) je nach Ausführung
• Kontaktpunkte aus rostfreiem Stahl zur Vermeidung von Materialkontamination
• Kompatibel mit gängigen Rohrmaterialien (Baustahl, Edelstahl usw.)

Produktübersicht
Artikelnummer | Typ | Bereich ID | Gewicht
1350019 | ISEC56115 | 2,2–4,5″ (56–115 mm) | 1,0 kg
1350020 | ISEC85195 | 3,3–7,6″ (85–195 mm) | 3,0 kg
1350021 | ISEC120315 | 4,7–12,4″ (120–315 mm) | 10,0 kg
1350022 | ISEC180520 | 7–20,4″ (180–520 mm) | 24,0 kg

Vorteile

• Schnelles und reproduzierbares Innenpositionieren für Flansch–Bogen-Verbindungen
• Nur Edelstahl berührt die Rohroberfläche, wodurch Materialkontamination vermieden wird

Passende Ausrüstung

• Elbow Spider Clamp ISC — zur äußeren Fixierung von Flanschen und Rohren (Bereich ID: 2,25–20,4″)

Technische Daten

• Einsatzbereich (gesamt): 2,25″ (56 mm) bis 20,4″ (520 mm) je nach Typ
• Kontaktpunkte: Edelstahl
• Geeignete Materialien: Baustahl, Edelstahl und andere übliche Rohrwerkstoffe
• Hauptanwendung: Innenzentrierung für das Verschweißen von Flanschen an Rohrbögen
• Verfügbare Referenzen und Gewichte: 1350019 (ISEC56115) 56–115 mm - 1,0 kg; 1350020 (ISEC85195) 85–195 mm - 3,0 kg; 1350021 (ISEC120315) 120–315 mm - 10,0 kg; 1350022 (ISEC180520) 180–520 mm - 24,0 kg
