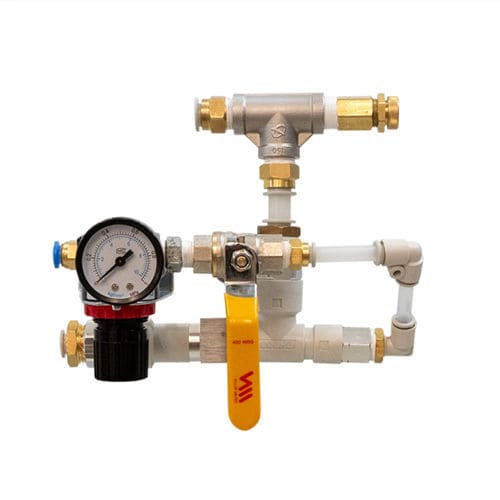

Messkontrollsystem Model M

zur ÜberwachungStellNiveau

Übersicht Das M-Modul (Modell M) ist eine manuelle Steuerungsalternative für Vakuumdichtheitsprüfungen, die auf Einfachheit, schnelle Bedienung und minimalen Wartungsaufwand ausgelegt ist. Es ist mit jeder CDV-Vakuumkammer kompatibel und ermöglicht die Verwendung der gleichen Steuerlogik in verschiedenen Kammergrößen. Dies unterstützt einen standardisierten Betrieb in einer Einrichtung, reduziert den Schulungsbedarf und verringert das Risiko von Bedienerfehlern. Bedienung und Steuerung Das Modell M ermöglicht die direkte Regelung und visuelle Überwachung des Vakuumniveaus durch manuelle Steuerkomponenten. Das System verwendet ein integriertes Manometer und ein manuelles Einstellventil, so dass der Bediener das erforderliche Vakuum für jeden Test auf einfache und praktische Weise einstellen und überwachen kann. Merkmale

• Vakuumregelung: manuelle Vakuumregelung, integriertes digitales Manometer, visuelle Vakuumeinstellung, Genauigkeit ±5 mbar, Arbeitsbereich -100 kPa bis 0 (Wasserdruckmanometer).
• Manuelle Bedienung: einfaches und intuitives mechanisches Design, unmittelbare Reaktion des Bedieners auf den Prozess, keine Programmierung oder elektronische Steuerung erforderlich.
• Kompatibilität: kompatibel mit jeder CDV-Vakuumkammer; kompakte Integration als externes Kontrollmodul.

Vorteile

• Einfache und schnelle Bedienung: führt Tests ohne Programmierung, Parametrierung oder Elektronik durch, was den täglichen Gebrauch vereinfacht und die Einarbeitungszeit reduziert.
• Praktische Kontrolle des Vakuumniveaus: Einstellung des Vakuums über ein manuelles Regelventil mit sichtbarer Manometeranzeige für eine klare Kontrolle während des gesamten Tests.
• Kostengünstige und funktionelle Lösung: zugängliche, zuverlässige Option für Vakuumdichtheitsprüfungen, wenn keine Automatisierung erforderlich ist.
• Reduzierte Komplexität und geringerer Wartungsaufwand: Der Verzicht auf elektronische Steuerungen sorgt für eine einfachere, robustere Architektur, die leichter zu warten ist.
• Ideal für gelegentliche und grundlegende Prüfungen: geeignet für Labore, Qualitätsabteilungen oder Produktionsumgebungen, in denen keine fortgeschrittene Automatisierung oder digitale Aufzeichnung erforderlich ist.

Kenndaten / Technische Daten

• Modellname: Modell M
• Typ: Manuelle Steuerung für CDV-Vakuumkammern
• Vakuumregelung: manuelles Regelventil
• Messgerät: integriertes digitales Manometer (visuelle Überwachung)
• Genauigkeit: ±5 mbar
• Arbeitsbereich: -100 kPa bis 0 (Wasserdruckmanometer)
• Kompatibilität: kompatibel mit jeder CDV-Vakuumkammer
• Bedienung: vollständig manuell, keine elektronische Steuerung oder Programmierung erforderlich
• Integration: kompaktes externes Steuermodul, das für die Verwendung mit CDV-Kammern konzipiert ist
