Maschine zur Reduzierung der Aufbauhöhe

Präsentation

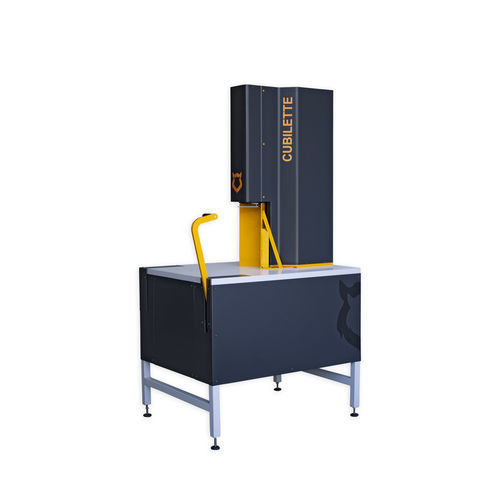

Die Cubilette. Eine Vorrichtung zur Anpassung der Höhe amerikanischer Kartons an den Inhalt, die lokale Markierung und das Schneiden des Kartons ermöglicht, um Packvolumen und Transportkosten zu reduzieren. Die Maschine verarbeitet mehrere Formate ohne Umrüstung und ist mit wiederverwendeten Kartons sowie verschiedenen Füllmaterialien kompatibel.

Anwendung

• Auftragsvorbereitung im Lager oder an Verpackungsplätzen im Verkaufsbereich
• B2B‑Versand und E‑Commerce
• Reduzierung der Auswirkungen von Gebühren aufgrund von Volumengewicht
• Bearbeitung von Sondermaßen oder unregelmäßigen Aufträgen
• Kurzfristige Projekte und schnell getaktete Abläufe
• 3PL‑Verträge mit geringer Sichtbarkeit
• Wiederverwendung von Lieferantenkartons und Einhaltung umweltrechtlicher Vorgaben
• Konsolidierung mehrteiliger Sendungen

Vorteile

• Senkung der Versandkosten (inkl. Volumengewichtsabrechnung)
• Reduzierter Bedarf an Füllmaterialien (im Schnitt bis zu viermal weniger)
• Geringere Kartonkosten bei Wiederverwendung
• Bessere Produktsicherung und geringere Rücksendequoten
• Positive Auswirkung auf das Markenimage
• Unterstützung von CSR‑ und Kreislaufwirtschaftsmaßnahmen

Stärken

• Präziser mechanischer Sensor zur Erfassung der Inhalts­höhe
• Mehrformatverarbeitung ohne Einstellung
• Akzeptiert alle Kartonstärken ohne Anpassung
• Kompatibel mit gebrauchten Kartons
• Funktioniert mit allen gebräuchlichen Füllmaterialien
• Einsetzbar an Verpackungsplätzen oder am Ende der Linie

Funktion (z. B. Modell C2 rein mechanisch)

• Der Bediener bestimmt den höchsten Punkt des Produkts im Karton
• Der Bediener positioniert die Kartonecke unter dem Sensor an dieser Stelle
• Der Bediener betätigt den Hebel
• Der Bediener wiederholt den Vorgang an den restlichen Ecken und betätigt den Hebel an jeder Ecke (3., 4.)
• Der Karton wird lokal am Produktniveau markiert und geschnitten
• Der Bediener klappt die von der Cubilette erzeugten Laschen um
• Verschluss des Kartons manuell oder mit automatischer Klebemaschine → Volumenoptimiertes Paket

Baureihen

• Modell C2 (rein mechanisch) — z. B. C2-PF: typische Abmessungsbereiche in der Produktdokumentation
• Modell C4 (halbautomatisch) — Varianten C4-PF, C4-GF, C4-XL mit wachsenden Abmessungsbereichen

Technische Daten

• Verarbeitet amerikanische Kartons verschiedener Formate ohne Einstellung
• Lokale Kartonmarkierung und -schnitt am Produktniveau
• Kompatibel mit gebrauchten Kartons und allen Füllmaterialien

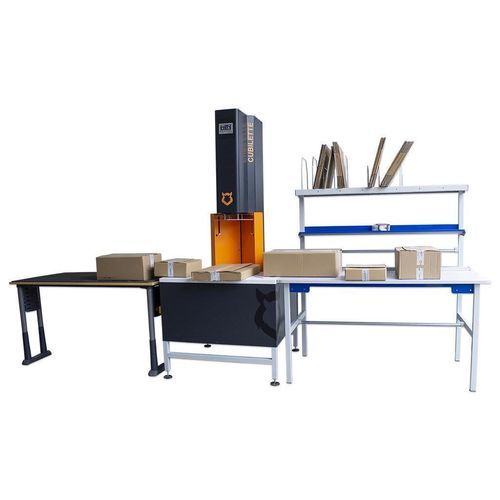

• Integration möglich an Verpackungsplätzen oder am Linienende, stromabwärts einer Füllstation und stromaufwärts einer Klebemaschine
• Beispielhafte Modellbereiche (orientierend): C2-PF: 150×150×100 bis 350×300×200 mm; C4-PF: 150×150×100 bis 350×300×200 mm; C4-GF: 300×300×100 bis 600×400×300 mm; C4-XL: 375×375×200 bis 900×800×500 mm
• Reduziert das transportierte Volumen und den Bedarf an Füllmaterial
