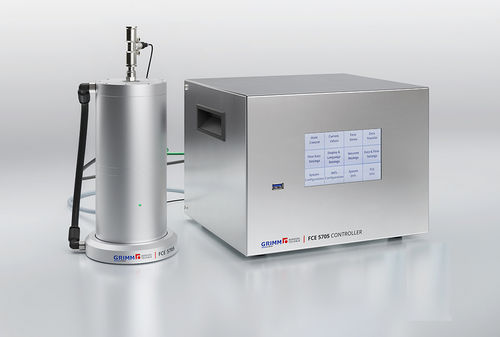

Elektrometer FCE 5705

Das Faraday-Cup-Aerosol-Elektrometer FCE 5705 von GRIMM ist eine Referenzlösung zur zuverlässigen Nanopartikelzählung, optimiert für Kalibrierung, Forschung und Emissionsüberwachung. Es ermöglicht rückverfolgbare Messungen und erfüllt die aktuellen ISO- und EU-Normen.

Nutzen

• Modulares, einsatzbereites System
  Komplettlösung für eine schnelle Konfiguration und präzise Anpassung des Volumenstroms an die Betriebsbedingungen.
• Einfacher Betrieb mit großem Touchdisplay
  Intuitive Bedienung, optimale Visualisierung von Daten und einfache Konfiguration.
• Kein Verbrauchsmaterial erforderlich
  Minimierte Betriebskosten und einfachere Wartung für einen unterbrechungsfreien und langfristigen Einsatz.
• Rückverfolgbare Kalibrierungen für durchgängige Präzision
  Kalibrierfaktoren können im internen Speicher des Geräts hinterlegt werden, um zuverlässige und reproduzierbare Messungen zu erzielen.
• Präzise Volumenstromsteuerung
  Minimiert Messunsicherheiten der Partikelanzahlkonzentration.
• Hochauflösende Datenerfassung
  Detaillierte Einblicke in dynamische Prozesse dank anpassbarer Datenabtastraten von 1 bis 64 Hz.
• Vielfältige Möglichkeiten für die Datenübertragung
  Unterstützung von Modbus TCP/RTU, USB, Ethernet und WiFi für nahtlose Einbindung in Datensysteme.
• Stand-alone-Betrieb mit internem Speicher
  32 GB Speicher und .csv-Übertragung auf USB für Datenaustausch ohne externen PC.
• Weitbereichs-Spannungsversorgung
  Betrieb bei 110–240 V 50/60 Hz für internationalen Einsatz.
• Kompatibel mit weiteren GRIMM-Produkten
  FCE 5705-Controller kompatibel mit allen FCE-Generationen; Kombinationen mit DMA-Controller 5706 für SMPS+E-Konfigurationen möglich.

COMPLIANCE & ZERTIFIZIERUNGEN

• ISO 27891:2015 (Kalibrierung von Kondensationspartikelzählern (CPCs))
• ISO 15900:2020 (Aerosolpartikelanzahlgrößenverteilung)
• EN 16976:2024 und CEN/TS 17434:2020 (Standardverfahren zur Bestimmung der Partikelanzahlkonzentration und Größenverteilung in der Umgebungsluft)
• Particle Measurement Programme (Euro 5, 6 und 7)
• UN GTR Nr. 24 (Bremsenemissionen)

Anwendungen

• Forschungslabore und Universitäten
  Grundlegende Aerosolforschung sowie Inhalations- und Expositionsstudien.
• Kalibrierlabore
  Kalibrierung von CPCs und anderen Aerosol-Instrumenten in Übereinstimmung mit ISO-Normen.
• Industrie und Nanotechnologie
  Überwachung von Nanopartikel-Konzentrationen während Produktion und Verarbeitung.
• Umweltmonitoring
  Bestimmung der Partikelanzahlkonzentration und Größenverteilung in der Umgebungsluft gemäß EN 16976/CEN/TS 17434.
• Emissionsüberwachung für Kraftfahrzeuge und Bremsen
  Messung zur Sicherstellung der Konformität mit Particle Measurement Programme und UN GTR 24.
• Überwachung von Druckeremissionen und Filteranlagen
  Ermittlung der Filtereffizienz und Partikelemissionen von Druckern.
• Motorabgasuntersuchungen
  Messung der Partikelemissionen von Verbrennungsmotoren.

Caractéristiques / spécifications techniques

• Detektortyp: Faraday-Cup-Elektrometer
• Messgröße: Stromstärke (fA) und Partikelanzahlkonzentration (Partikel/cm³)
• Max. Stromstärke: ±4.000 fA
• Max. Partikelanzahlkonzentration: 1.5 x 10^6 Partikel/cm³ (einfach geladen)
• Auflösung der Strommessung: ±0,01 fA
• Durchschnittlicher Störpegel: ±0,35 fA
• Ansprechzeit t10…t90: < 0,25 s
• Datenabtastrate: 1 … 64 Hz (anpassbar in 2ⁿ Hz, n = 0 … 6)
• Probenvolumenstrom: 0,3 … 10 l/min (einstellbar in Schritten von 0,1 l/min)
• Genauigkeit des Probenvolumenstroms: ±1,5 % (über gesamten Bereich)
• Externes Vakuum: ≤ 350 hPa bei NPT
• Bedienung / Anzeige: 5"-Touchdisplay (optional: GRIMM FCE 5705 Software auf PC)
• Kommunikationsschnittstellen: USB, Ethernet, WiFi*, USB-Speichermedium, Analog-Eingang für T/p/RH-Sensoren
• Interner Speicher: 32 GB (nutzbar 28,8 GB)
• Sensoren: Temperatur, Absolutdruck und relative Feuchte der Probenluft (intern und extern)
• Spannungsversorgung: 110 … 240 VAC; 50/60 Hz; max. 20 W
• Aerosolbedingungen: Temperatur 0 … 40 °C; relative Feuchte 0 … 95 % (nicht kondensierend); Absolutdruckbereich 600 … 1.100 hPa
• Aerosolträgergas: Luft und Inertgase
• Betriebsbedingungen: Temperatur 10 … +40 °C; relative Feuchte 0 … 95 % (nicht kondensierend); Umgebungsdruck 790 … 1.100 hPa
• Systemkomponenten: FCE 5705; FCE 5705 Controller
• Abmessungen (H x B x L): FCE 5705: 19 x 9 x 9 cm; FCE 5705 Controller: 20 x 26,5 x 24,5 cm
• Gewicht: FCE 5705: 2,0 kg; FCE 5705 Controller: 5,2 kg
