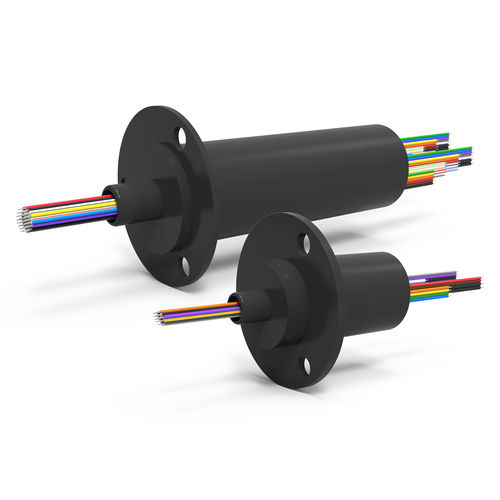

Kapsel-Schleifring ESM series

Standardmit flexiblem Kontaktmit Goldkontakten

Übersicht
Die Schleifring-Serie ESM ist eine kompakte Kapselbauweise, ausgelegt für die Übertragung von Leistung, Steuerkreisen und analogen/digitalen Daten zwischen stationären Einlässen und rotierenden Abgängen. Sie verfügt über Gold-auf-Gold-Kontakte, präzise Kugellager für lange Lebensdauer, geringe elektrische Störgeräusche und flexible, farbcodierte Anschlussleitungen. Standardmodelle sind mit 9 bis 52 Kontakten verfügbar und unterstützen Datenraten bis zu 50 Megabit/s. Die Einheiten sind mit Dichtungen für leichte Verschmutzung und Spritzwasser versehen. Optional ist ein schützendes Gehäuse mit IP65 verfügbar für verbesserten Schutz gegen Wasser und Staub. Kombinierte Fluid- + Elektro-Lösungen (Fluiddrehdurchführung + elektrischer Schleifring) sind optional erhältlich.

Hauptmerkmale

• Übertragungsfunktionen: Leistung, Steuerkreise, analoge und digitale Daten
• Kontaktmaterial: Gold-auf-Gold-Kontakte für geringe elektrische Störgeräusche
• Lager: präzise Kugellager für lange Lebensdauer
• Anschlussleitungen: flexible, farbcodierte Leitungen
• Abdichtung: Dichtungen für leichte Verschmutzung und Spritzwasser; optionales IP65-Gehäuse für vollständigen Wasser-/Staubschutz
• Typischer Kontaktbereich: Standardmodelle 9 bis 52 Kontakte
• Typische Stromstärken: 2A, 5A, 10A (Konf.-abhängige Optionen pro Kontakt)
• Datenübertragung: unterstützt Datenraten bis zu 50 Mbps (nicht Ethernet)

Beispielkonfigurationen (Auswahl)
Teilebeispiele und typische Kapsellängen:
ESM36 — 9 Kontakte — Kapsellänge 1.940" [49 mm]
ESM312 — 15 Kontakte — Kapsellänge 1.940" [49 mm]
ESM420 — 24 Kontakte — Kapsellänge 2.600" [66 mm]
ESM428 — 32 Kontakte — Kapsellänge 2.600" [66 mm]
ESM440 — 44 Kontakte — Kapsellänge 3.500" [89 mm]
ESM448 — 52 Kontakte — Kapsellänge 3.500" [89 mm]

Tabelle — Nennstrom vs Serie
Nennstrom | Serie
2A | ES, ESM, EST, ESE, ESET
5A | ESM, EST, ESE, ESET
10A | ESM, EST, ESE, ESET

Tabelle — Nennspannung vs Serie
Nennspannung | Serie
120V | ES, ESM, EST, ESE, ESET
240V | ES, ESM, EST, ESE, ESET
600V | EST, ESET

Hinweise zu digitalen Daten
Die zuverlässige Übertragung digitaler Signale hängt von einer Kombination anwendungsbezogener Parameter ab (Topologie, Verkabelung, Länge, Drehzahl, Störungen usw.). Die angegebenen Leistungswerte (z. B. „bis zu 50 Mbps“) beziehen sich auf typische Bedingungen der ESM-Serie und garantieren nicht die Kompatibilität mit allen digitalen Protokollen. Für Ethernet/100Base-T/1G-Anforderungen Serien wählen, die für diese Datenraten ausgelegt sind.
