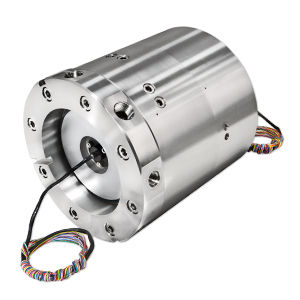

Drehdurchführung für Wasser OZ-060014

für Ölfür Gas14 Durchgänge

Beschreibung
14‑Durchgangs Drehdurchführung für eine Anwendung im Spritzguss. Integriert lasttragende Ausführung und einen elektrischen Schleifring zur Kombination von Fluid‑ und Datenübertragung in einer kompakten Einheit.

Projektspezifikationen

• Branche: Spritzgießen
• Medientyp(en): Gas, Öl, Wasser
• Umgebung: Innenbereich
• Material: Kohlenstoff-/Legierungsstahl, Edelstahl
• Max. Druck(e): 150 PSI [10 BAR], 3.000 PSI [207 BAR]
• Max. Drehzahl: 10 U/min
• Anzahl der Durchgänge: 14
• Durchgangsgrößen: .250" [6,4 mm], .750" [19,1 mm]
• Durchgangsbohrung: 0.500" [12,7 mm]
• Durchmesser: 8.938" [227 mm]
• Länge: 22.600" [574 mm]

Ähnliche Projektreferenzen

• Branchenreferenz: Spritzgießen
• Typische Kategorie # Durchgänge: 13 Durchgänge & mehr
• Durchgangsgrößenkategorien: 0.250" - 0.374" [6,35 mm - 9,50 mm] und 0.750" - 0.999" [19,05 mm - 25,37 mm]
• Referenz Drehzahl (RPM): 0 - 24 RPM
• Referenz Druckbereiche: 0 - 199 PSI [0 - 14 BAR] und 200 - 6.499 PSI [14 - 448 BAR]
• Medienreferenzen: Gas, Öl, Wasser
• Materialreferenzen: Kohlenstoff-/Legierungsstahl; Edelstahl
• Durchgangsbohrungsreferenz: Unter 1" [25,4 mm]
• Umgebungsreferenz: Innenbereich
• Referenzoptionen: Lasttragend; Schleifring (elektrisch)

Technische Daten

• Modell / Projekt-ID: OZ-060014
• Funktion: 14‑Durchgangs Drehdurchführung für Fluidübertragung mit integriertem elektrischen Schleifring zur Datenübertragung
• Anwendung: Spritzguss
• Materialien: Komponenten aus Kohlenstoff-/Legierungsstahl und Edelstahl
• Medien: Gas, Öl, Wasser
• Maximale Drücke: 150 PSI [10 BAR] und bis zu 3.000 PSI [207 BAR] (anwendungsabhängig)
• Maximale Drehzahl: 10 RPM
• Anzahl der Fluiddurchgänge: 14
• Durchgangsgrößen: .250" [6,4 mm] und .750" [19,1 mm]
• Durchgangsbohrung: 0.500" [12,7 mm]
• Gesamtdurchmesser: 8.938" [227 mm]
• Gesamtlänge: 22.600" [574 mm]
• Optionen / Merkmale: Lasttragende Integration; Elektrischer Schleifring zur Datenübertragung
